Detailed information

Beschreibung

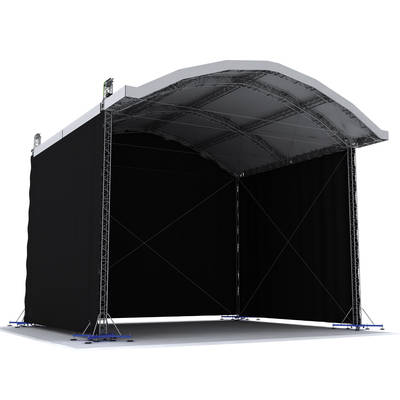

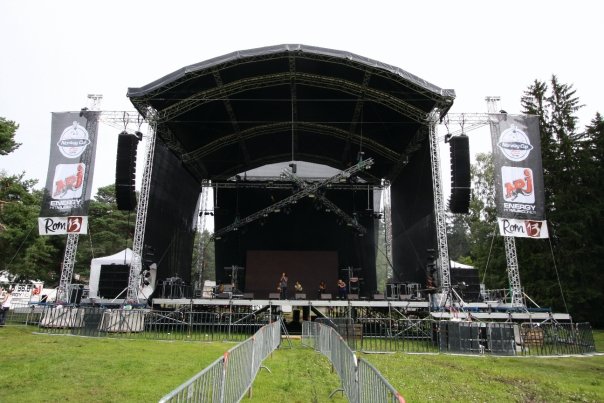

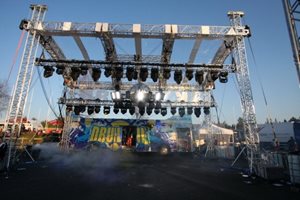

Das charakteristisch gewölbte MR4-Dach im Bogendesign ist ideal für Eventorganisatoren und alle Kunden, die das perfekte Set für Großkonzerte suchen. Rufen Sie an oder mailen Sie uns für mehr Informationen oder ein Angebot.

Hauptvorteile

  • MR4-Mega-Rundbogen-Struktur für temporäre Veranstaltungen

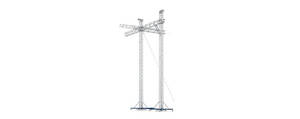

  • MT2-Tower (bis zu 12,5 m Höhe) mit M400-/M520 Hauptraster

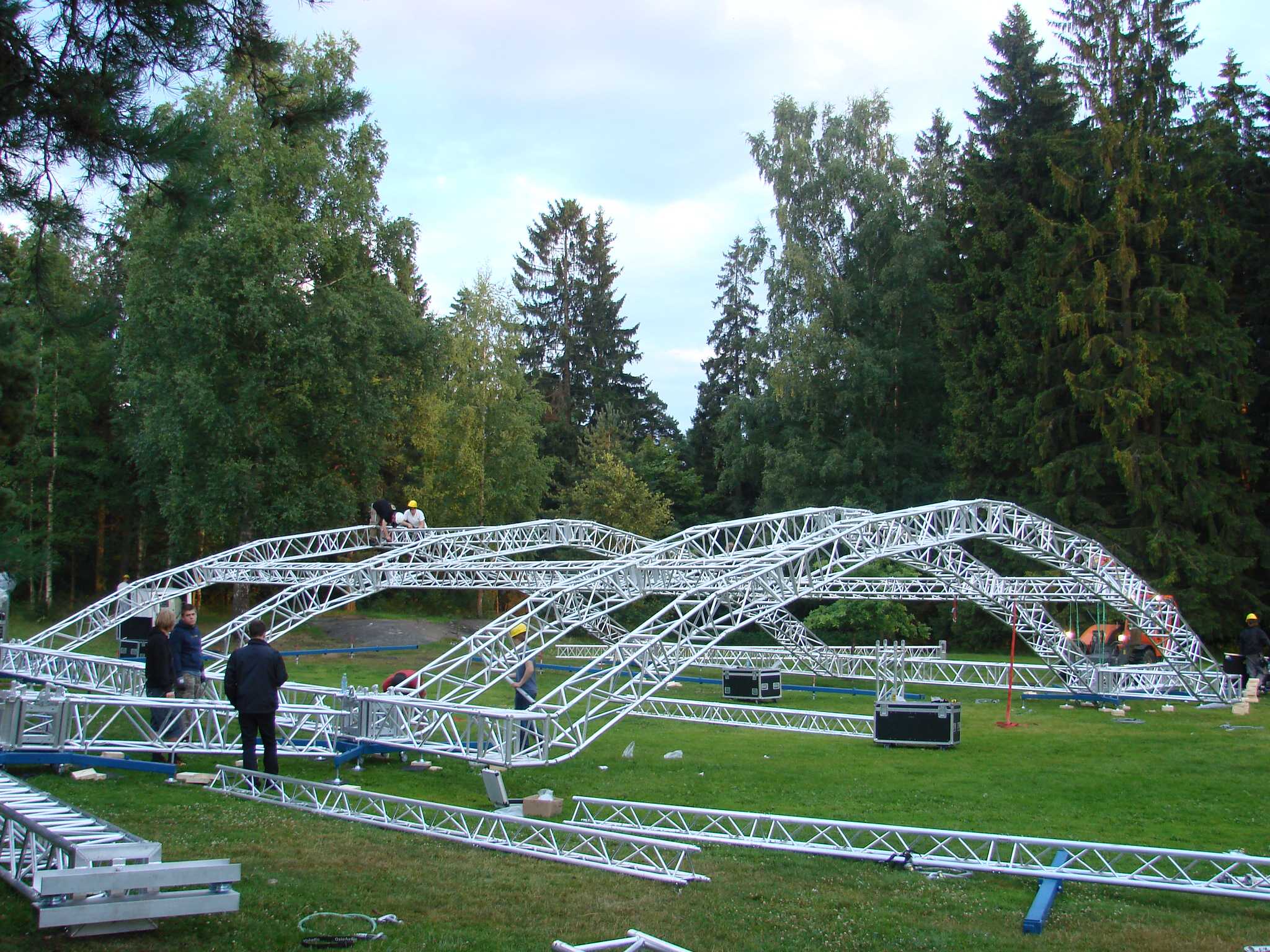

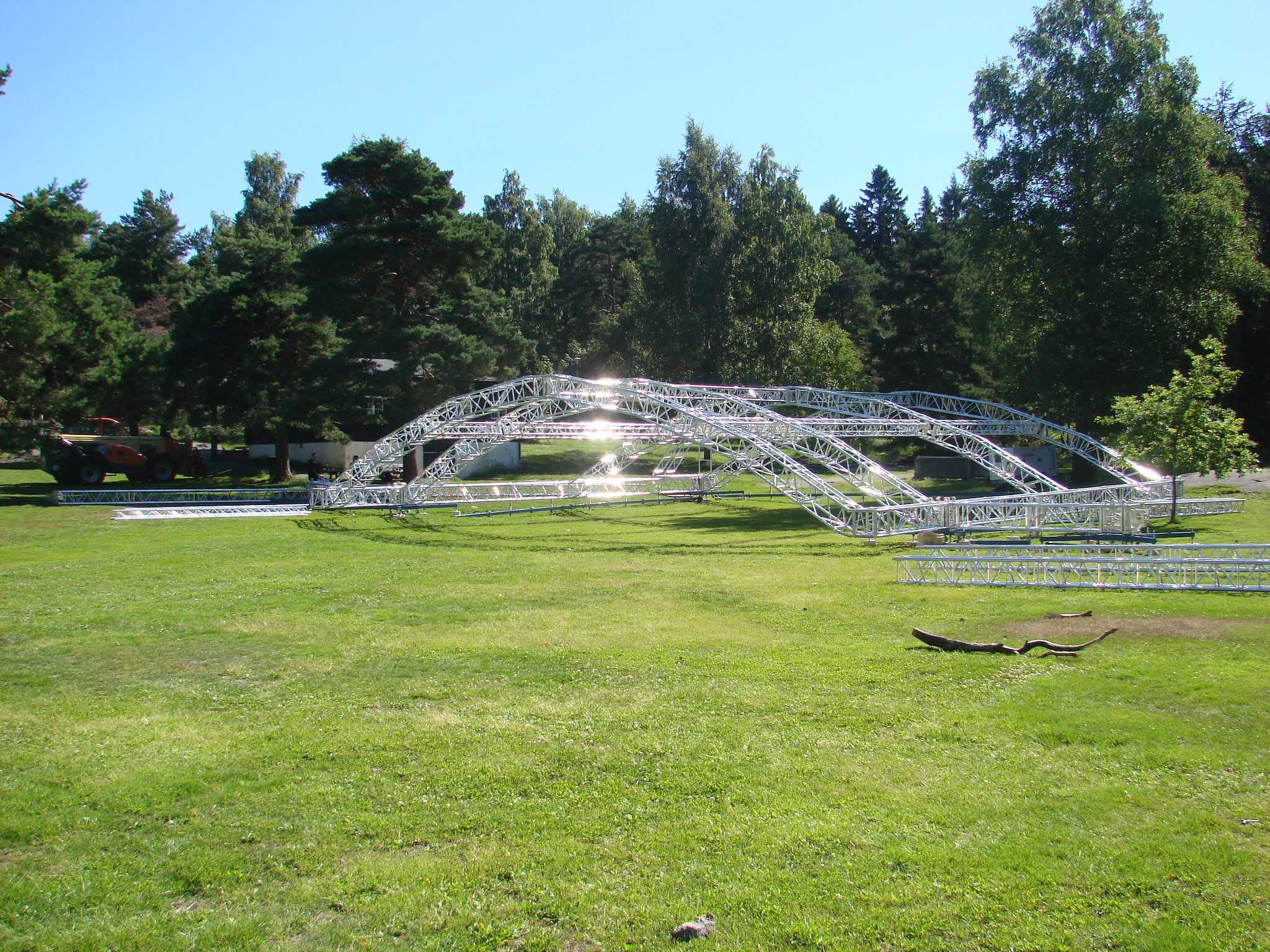

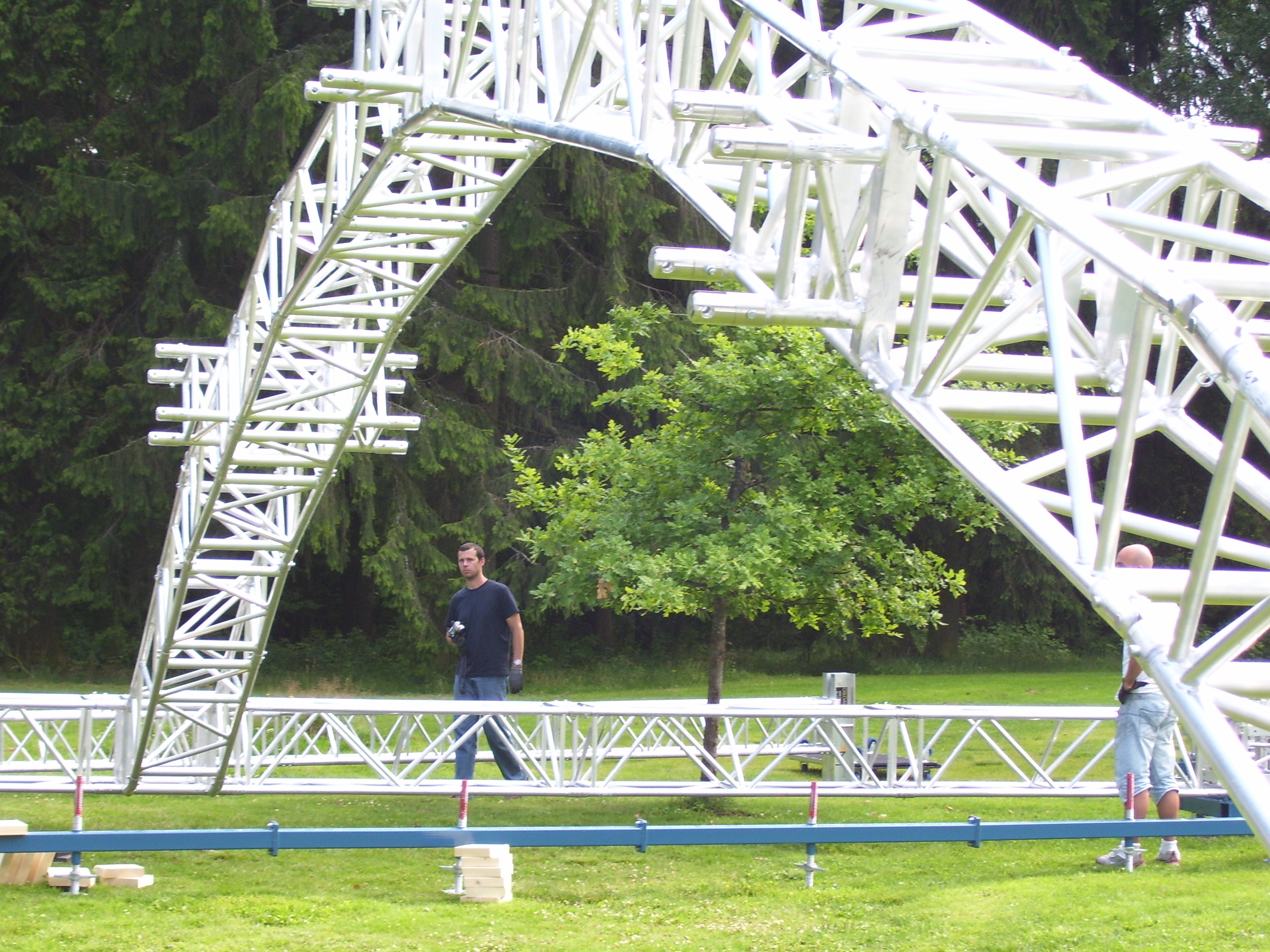

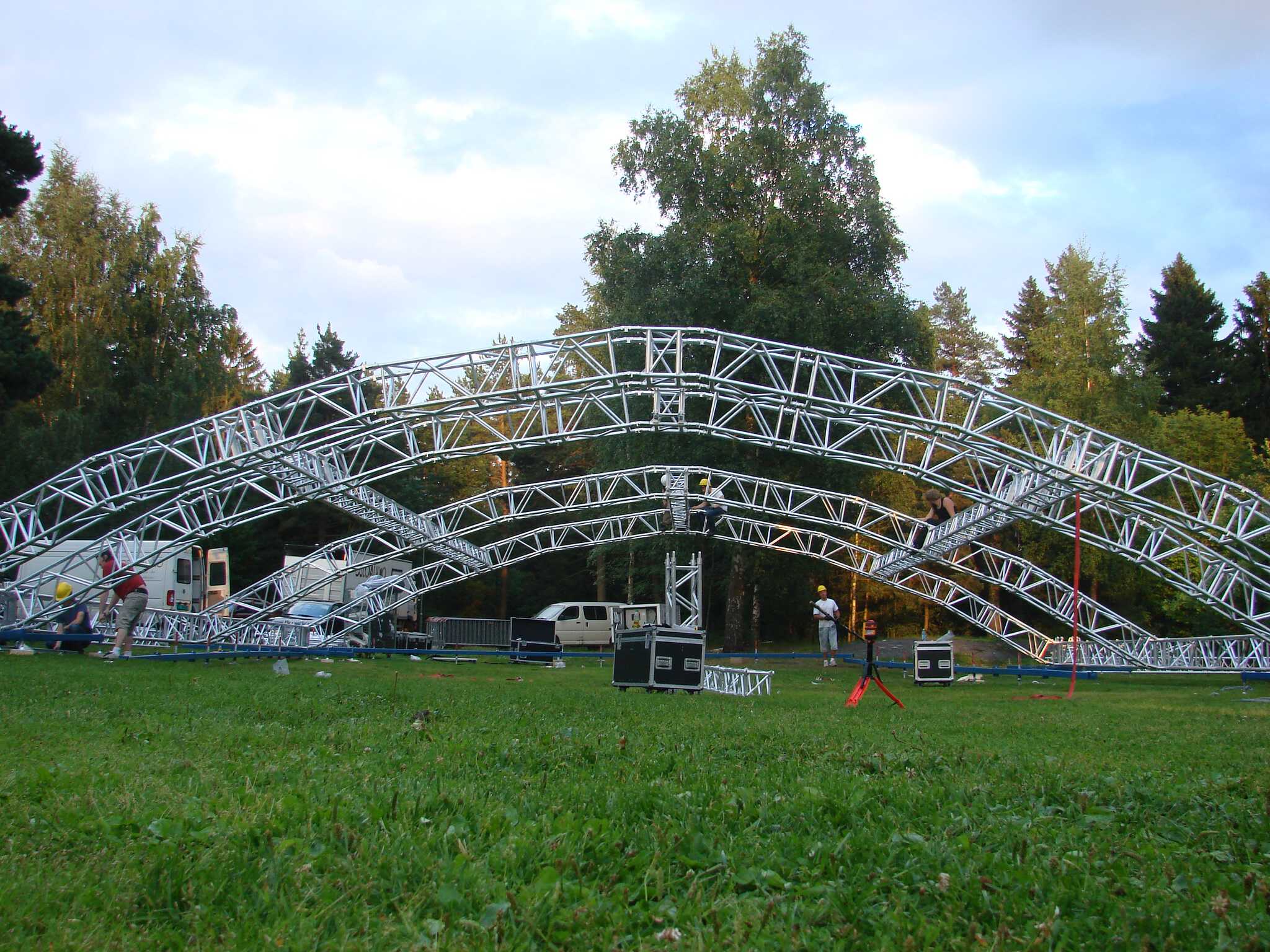

  • Rundbögen konstruiert aus Standard-Geraden und Scharniergelenken
  • Schnellverbindung für zügigen, einfachen und sicheren Aufbau
  • komplett geliefert mit innenliegender Stahlseilverspannung und Verbindungsmaterial
  • umfassende statische Kennwerte und Aufbauanleitung erhältlich
  • PVC-Plane für Dach- und Seitenverkleidung in mehreren Farben erhältlich
  • in Tower integrierte Bühnenpodesterie verfügbar
  • Optionen für PA-Kragarm (PA-Wing) auf Anfrage
TECHNISCHE DATEN
Abmessungen   Bühnengröße 20x12 m 65,62x39,37 ft 16x12 m 52,50x39,37 ft
A Innenbreite 20,50 m 67.26 ft 16,50 m 54.13 ft
B Baubreite 23,12 m 75.85 ft 19,12 m 62.73 ft
C Innentiefe 13,03 m 42.75 ft 13,03 m 42.75 ft
D Bautiefe 15,65 m 51.35 ft 15,65 m 51.35 ft
E Lichte Höhe Seite 11,53 m 37.83 ft 11,53 m 37.83 ft
F Lichte Höhe Mitte 14,30 m 46.92 ft 14,30 m 46.92 ft
G Bauhöhe 14,90 m 48.88 ft 14,90 m 48.88 ft
H Vordach 2,70 m 8.86 ft 2,70 m 8.86 ft

BELASTBARKEIT
Nutzlast   Bühnengröße 20x12 m 65,62x39,37 ft 16x12 m 52,50x39,37 ft
Dachstruktur Gleichmäßig verteilt (UDL) 5456 kg 12 018 lbs 4365 kg 9615 lbs
  oder 8x Punktlasten a 800kg 8000 kg 17 621 lbs 6400 kg 14097 lbs
PA Mittige Punktlast (CPL) 1500 kg 3304 lbs 1500 kg 3304 lbs
* Exakte Positionen siehe Statische Berechnung

ANGABEN ZUM BETRIEB
Berechnungsgrundlagen DIN EN 13814 (2005)
DIN 1055-4
DIN 4113
DIN 18800
Fliegende Bauten
Einwirkungen auf Tragwerke / Wind
Aluminiumkonstruktionen unter vorwiegend ruhender Belastung
Stahlbauten
• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen.
Wind In Betrieb 20,8m/s - 74km/h - 46mph Max. Max. Böen
* Berechnung basiert auf min. 30% Durchlässiger Seitenplane
* Bei höheren Windgeschwindigkeiten sind Seitenplanen und Lasten zu entfernen, da diese nicht berücksichtigt sind.
Training empfohlen
Ballast Kann von 4750kg / 10462bs bis zu 12634kg / 27828lbs variieren, abhängig von:
 • Freistehende oder miteinander verbundene Tower
• Beschaffenheit der Planen
• Eingebrachte Last, Verbundene Bühnenelemente, (Bühnenpodesterie kann unter bestimmten Voraussetzungen vom Ballast abgezogen werden)
• Materialkombination der Unterpallung zwischen Spindel und Untergrund
Plane & Seitenwände B1 schwerentflammbare Plane auf Anfrage, Kederausführung
Außen: silbergrau; innen: schwarz. Weitere auf Anfrage
B1 schwerentflammbare Seitennetze in Übereinstimmung mit den neuesten Eurocodes auf Anfrage
Sonderanfertigungen Sonderanfertigung wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage

TRANSPORTDATEN
Eigengewicht Bühnengröße 20x12 m 65,62x52,50 ft 16x12 m 52,50x45,90 ft
* Exaktes Eigengewicht abhängig von der Konfiguration 4680 kg 10308 lbs 3200 kg 7048 lbs
Transportvolumen * Verpackt in Kartonagen und Luftpolsterfolie 80 m3 2825 ft3 70 m3 2472 ft3

MR4

MR4 Rundbogendach (16x12m & 20x12m)

Einzigartiges Rundbogendach für große Konzertbühnen., das sich durch eine schnelle, einfache und sichere Montage auszeichnet.
Code
MR4 20x12m, MR4 16x12m
Max. Stage Dimensions
20x12 m
Max. Clearance
14,90 m
Max. SWL
5456 kg
Wind Rating
74 / 100 km/h (in Betrieb / außer Betrieb)
