MR1 Rundbogendach (6x4 m & 8x6 m)

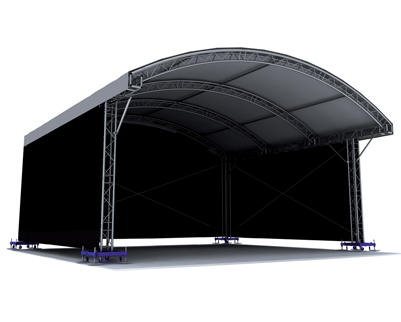

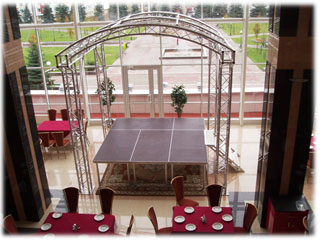

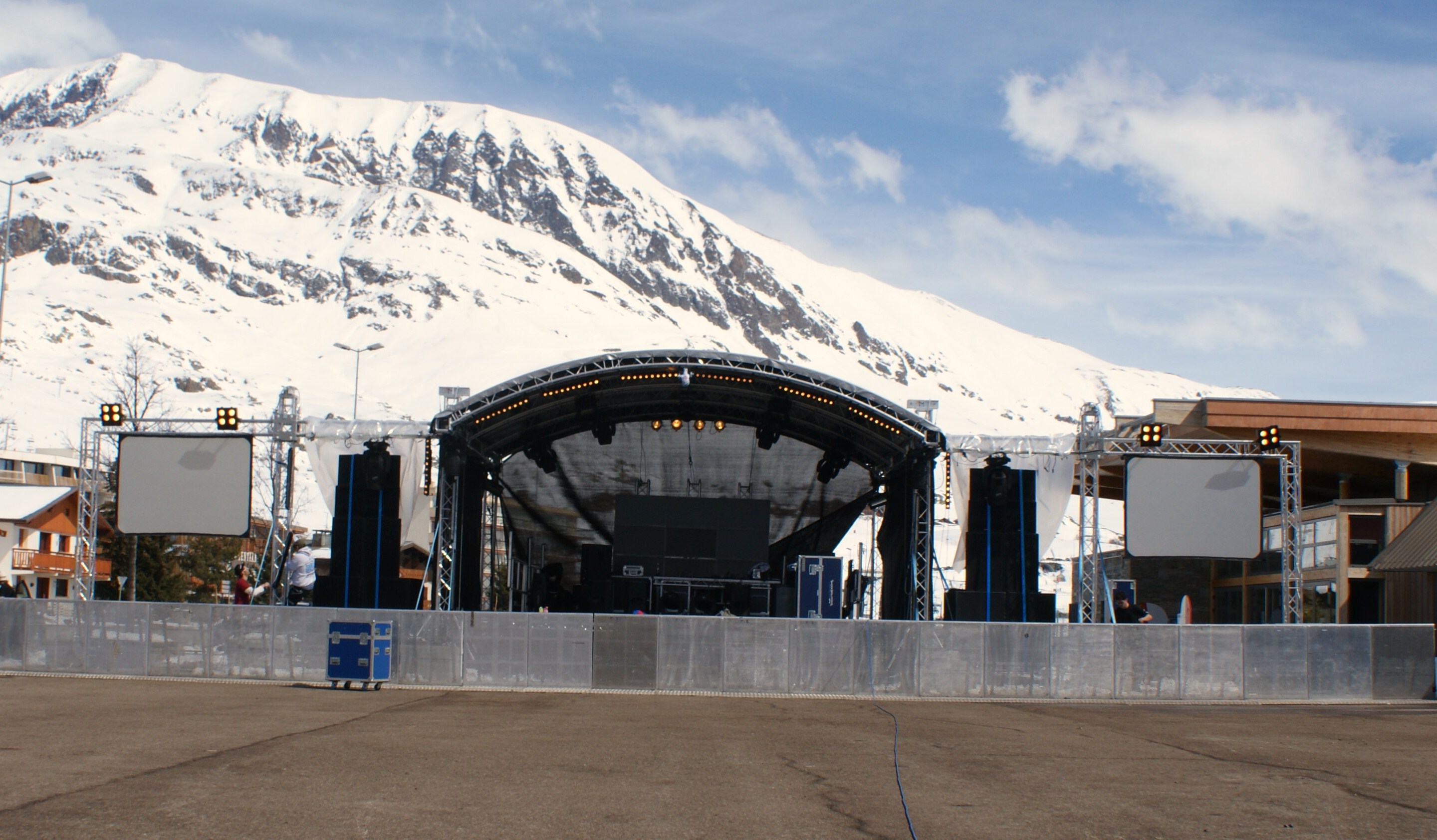

Arched, aluminium roof that gives your events a dynamic look, while eliminating water pockets and water build-up. Perfect choice for small bands or street festivals.
Max. Stage Dimensions
8x6 m
Max. Clearance
5,96 m
Max. SWL
540 kg
Wind Rating
64/100 km/h (in/out of service)

PDF Herunterladen

MR1

Video

Basisinformation

Beschreibung

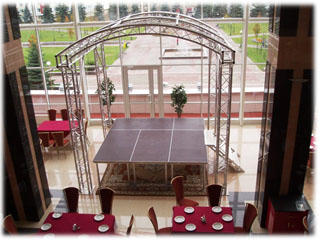

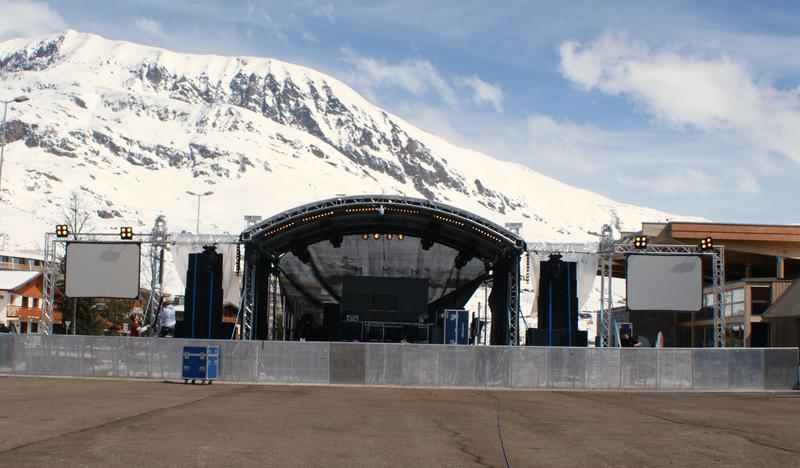

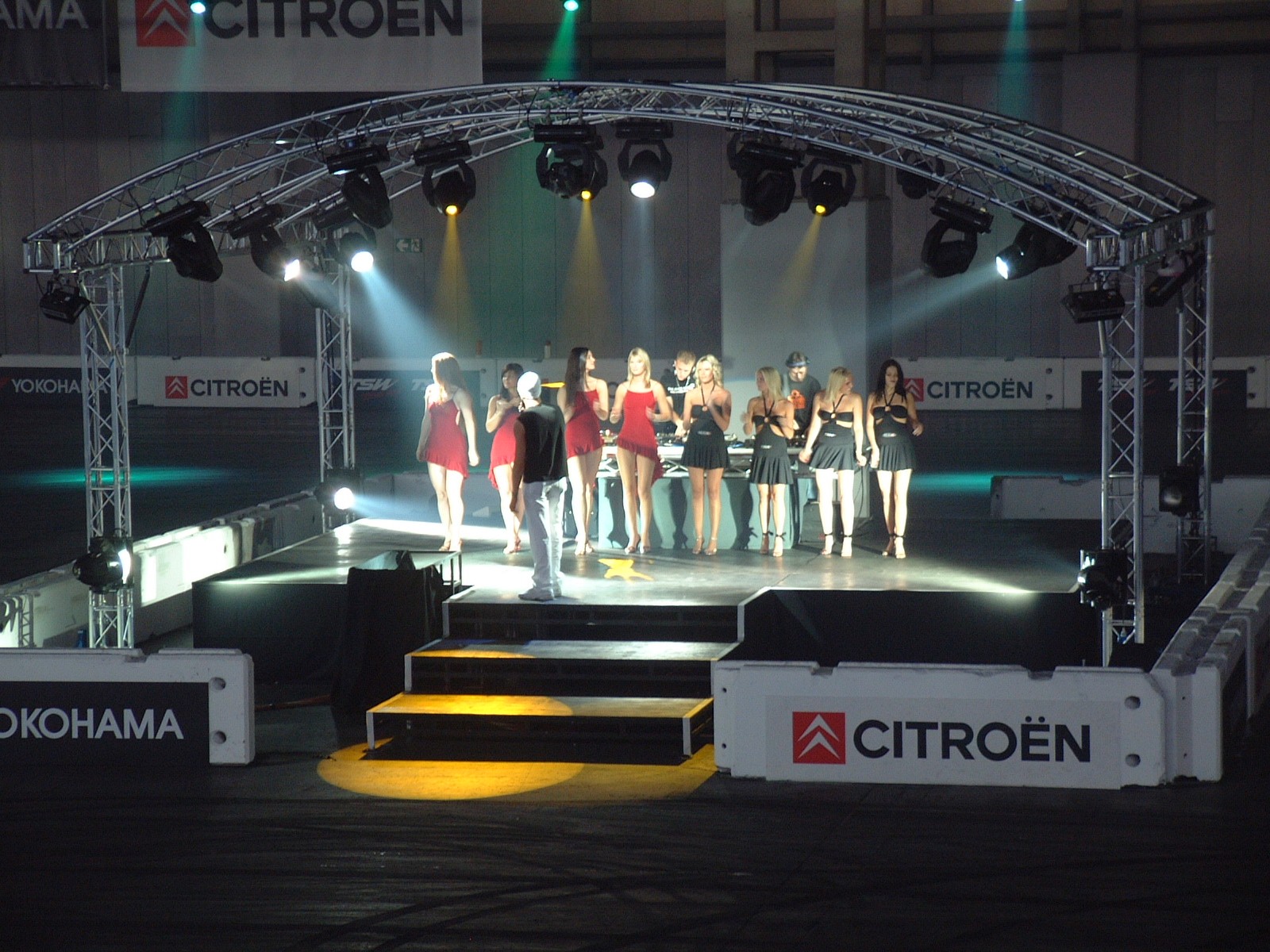

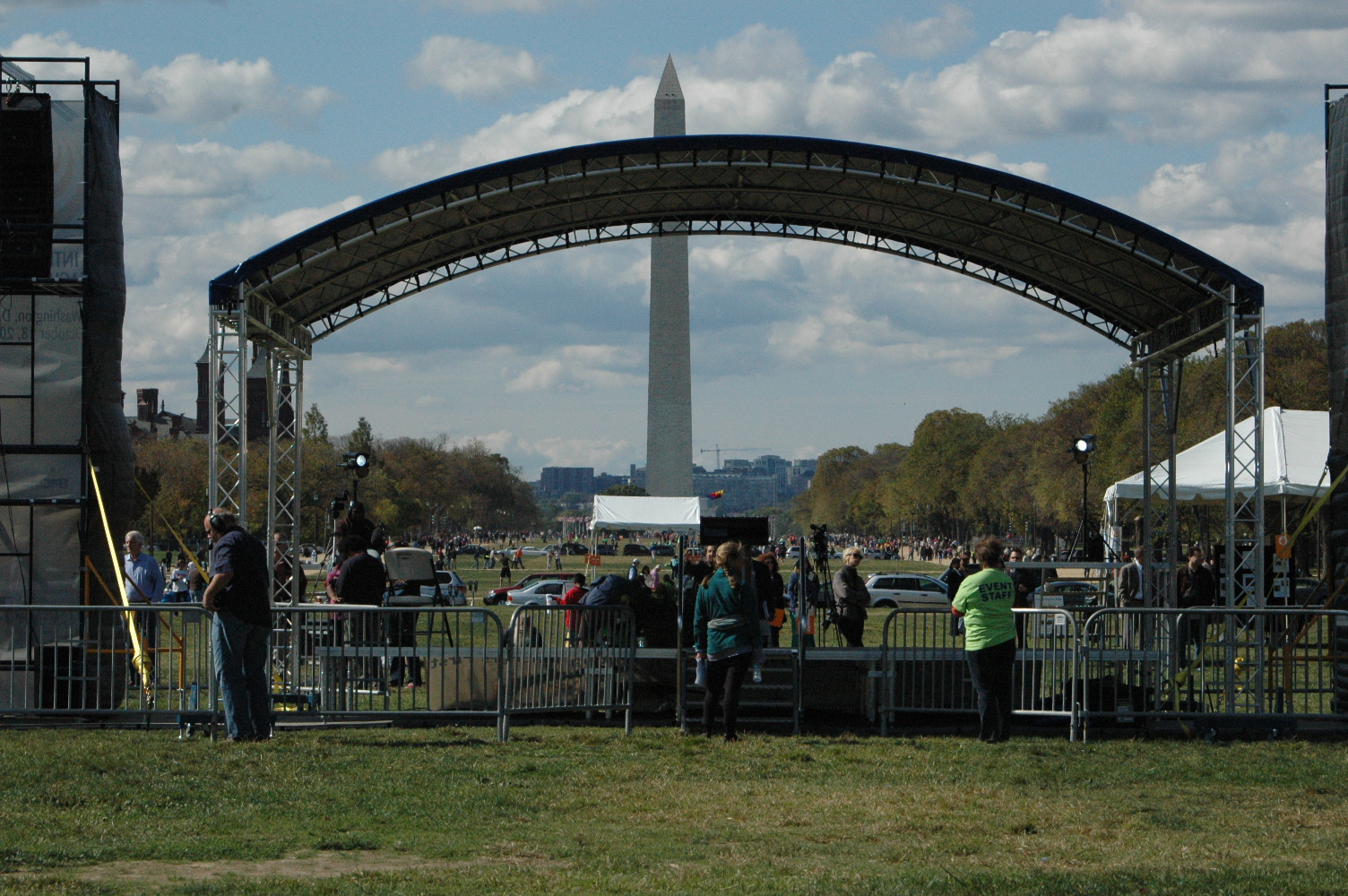

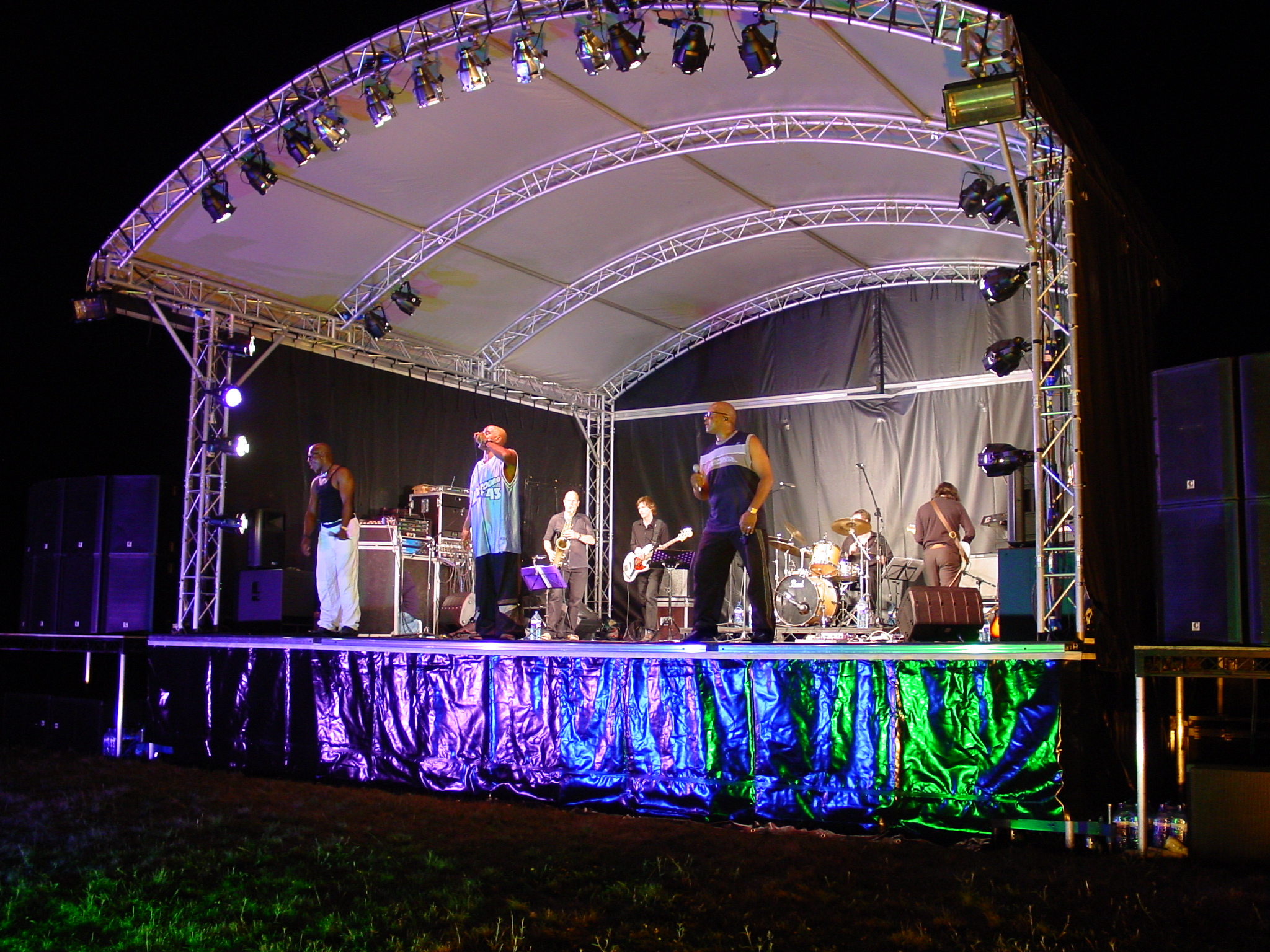

Die MR1-Bühnenüberdachung wurde für kleinere Bands oder Straßenfestivals entwickelt. Die gewölbte Aluminium-Dachkonstruktion, die als Rahmen dient, sieht dynamisch aus und lässt Wasser leicht abfließen – nie mehr Ärger mit Wassertaschen, auch nicht beim Aufbau. Ein temporäres Dach für dauerhafte Lösungen. Rufen Sie uns an oder mailen Sie uns für mehr Informationen oder ein Angebot.


Hauptvorteile

  • 6x4 m und 8x6 m Rundbogendach für temporäre Veranstaltungen
  • Schwerlast-Struktur aus M290 Quatro mit M290 Trio
  • feststehend oder MT1-Tower-basiert (nur 8x6 m)
  • Schnellverbindung für zügigen, einfachen und sicheren Aufbau
  • komplett geliefert mit innenliegender Stahlseilverspannung und Verbindungsmaterial
  • Umbauteile erhältlich zur Erweiterung von 6x4 m auf 8x6 m
  • PVC-Plane für Dach- und Seitenverkleidung in mehreren Farben erhältlich
  • Optionen für PA-Kragarm (PA-Wing) auf Anfrage

Tables

TECHNISCHE DATEN
Abmessungen   Bühnengröße 8x6 m 26,25x19,70 ft 6x4 m 19,70x13,10 ft
A Innenbreite 8,00 m 26.25 ft 6 m 19.69 ft
B Baubreite 9,06 m 29.72 ft 6,06 m 19.88 ft
C Innentiefe 6,40 m 20.99 ft 4,40 m 14.44 ft
D Bautiefe 7,48 m 24.54 ft 5,43 m 17.81 ft
E Lichte Höhe Seite 4,43 m 14.53 ft 4,43 m 14.53 ft
F Lichte Höhe Mitte 5,69 m 18.67 ft 5,42 m 17.78 ft
G Bauhöhe 5,96 m 19.55 ft 5,69 m 18.67 ft
H Vordach 1,21 m 3.97 ft 1,21 m 3.97 ft

BELASTBARKEIT
Nutzlast   Bühnengröße 8x6 m 26,25x19,70 ft 6x4 m 19,70x13,10 ft
Bögen Gleichmäßig verteilt (UDL) 15 kg/m 10 lbs/ft 15 kg/m 10 lbs/ft
Seiten Gleichmäßig verteilt (UDL) 20 kg/m 13 lbs/ft 20 kg/m 13 lbs/ft
PA 2x Punktlast je Vordachausleger 250 kg 551 lbs 250 kg 551 lbs
* exakte Positionen siehe statische Berechnung

ANGABEN ZUM BETRIEB
Berechnungsgrundlagen DIN EN 13814 (2005)

DIN EN 1991/Eurocode 1
DIN EN 1999/Eurocode 9
DIN EN 1993/Eurocode 3
Maschinen und Strukturen für Jahrmärkte und in
Vergnügungsparks
Einwirkungen auf Tragwerke
Bemessung und Konstruktion von Aluminiumtragwerken
Bemessung und Konstruktion von Stahlbauten
• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen.
Wind Außer Betrieb

Max.Windgeschwindigkeit
27,5m/s - 100km/h - 62mph Max. Böen (Windzone 1-3, gemäß DIN EN 1991-1-4/NA)
17,8m/s - 64km/h - 40mph Max. Max. Böen
* Die Berechnung berücksichtigt geschlossene Seitenplanen
* Bei höheren Windgeschwindigkeiten sind die Seitenplanen und die Lasten zu entfernen, da diese nicht berücksichtigt sind.

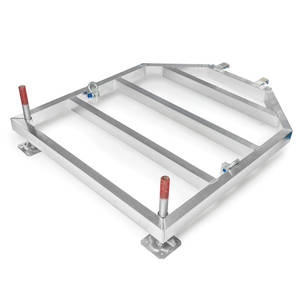

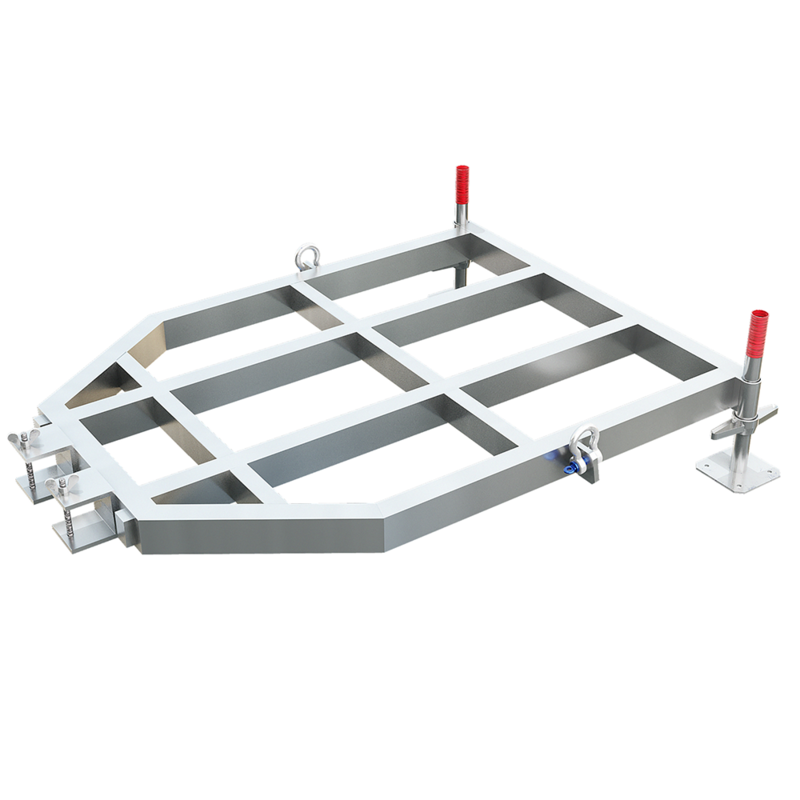

Ballast Kann von 350kg / 771lbs bis zu 2400kg / 5286lbs variieren, abhängig von:
• Freistehende oder miteinander verbundene Tower
• Beschaffenheit der Planen
• Eingebrachte Last, Verbundene Bühnenelemente, (Bühnenpodesterie kann unter bestimmten Voraussetzungen vom Ballast abgezogen werden)
• Materialkombination der Unterpallung zwischen Spindel und Untergrund
Plane & Seitenwände B1 schwerentflammbare Plane auf Anfrage, Einzelplanen oder als Kedervariante auf Anfrage
Außen: silbergrau; innen: schwarz. Weitere auf Anfrage
B1 schwerentflammbare Seitennetze in Übereinstimmung mit den neuesten Eurocodes auf Anfrage
Sonderanfertigungen Sonderanfertigung wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage

TRANSPORTDATEN
Eigengewicht Bühnengröße 8x6 m 26,25x19,70 ft 6x4 m 19,70x13,10 ft
* Exaktes Eigengewicht abhängig von der Konfiguration 1344 kg 2960 lbs 1034 kg 2278 lbs
Transportvolumen * Verpackt in Kartonagen und Luftpolsterfolie 20 m3 706 ft3 15 m3 530 ft3
