Produkte / Bühnendächer / MR1T Rundbogendach (10x6 m, 8x6m)
Produkte

Detailed information

Beschreibung

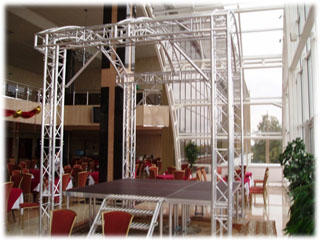

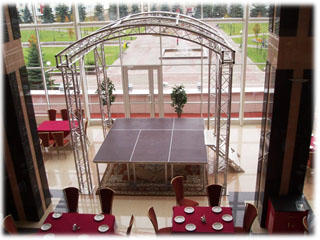

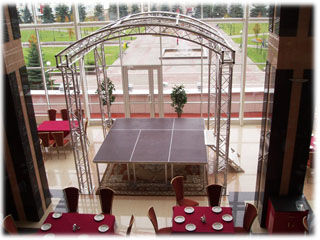

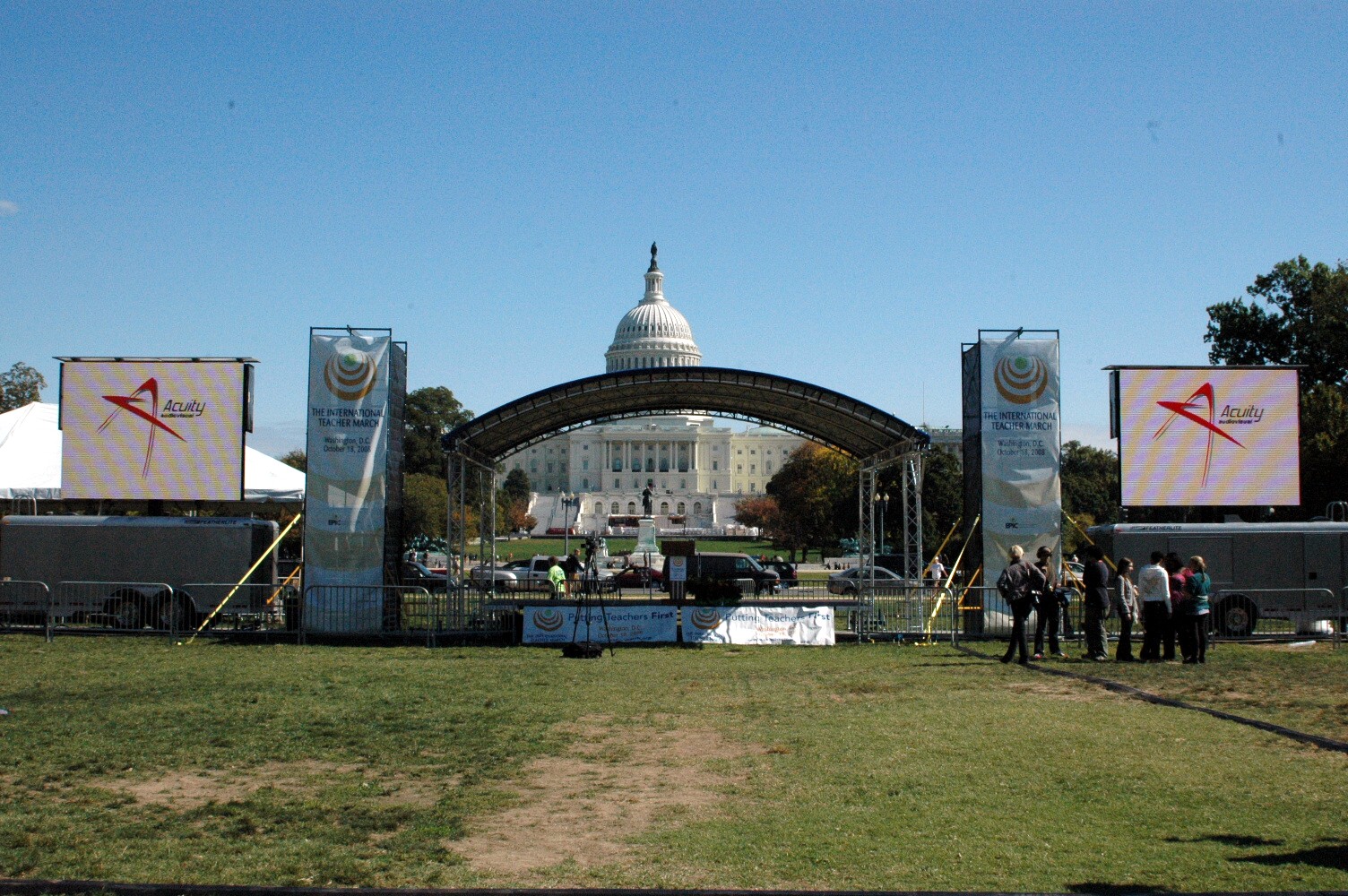

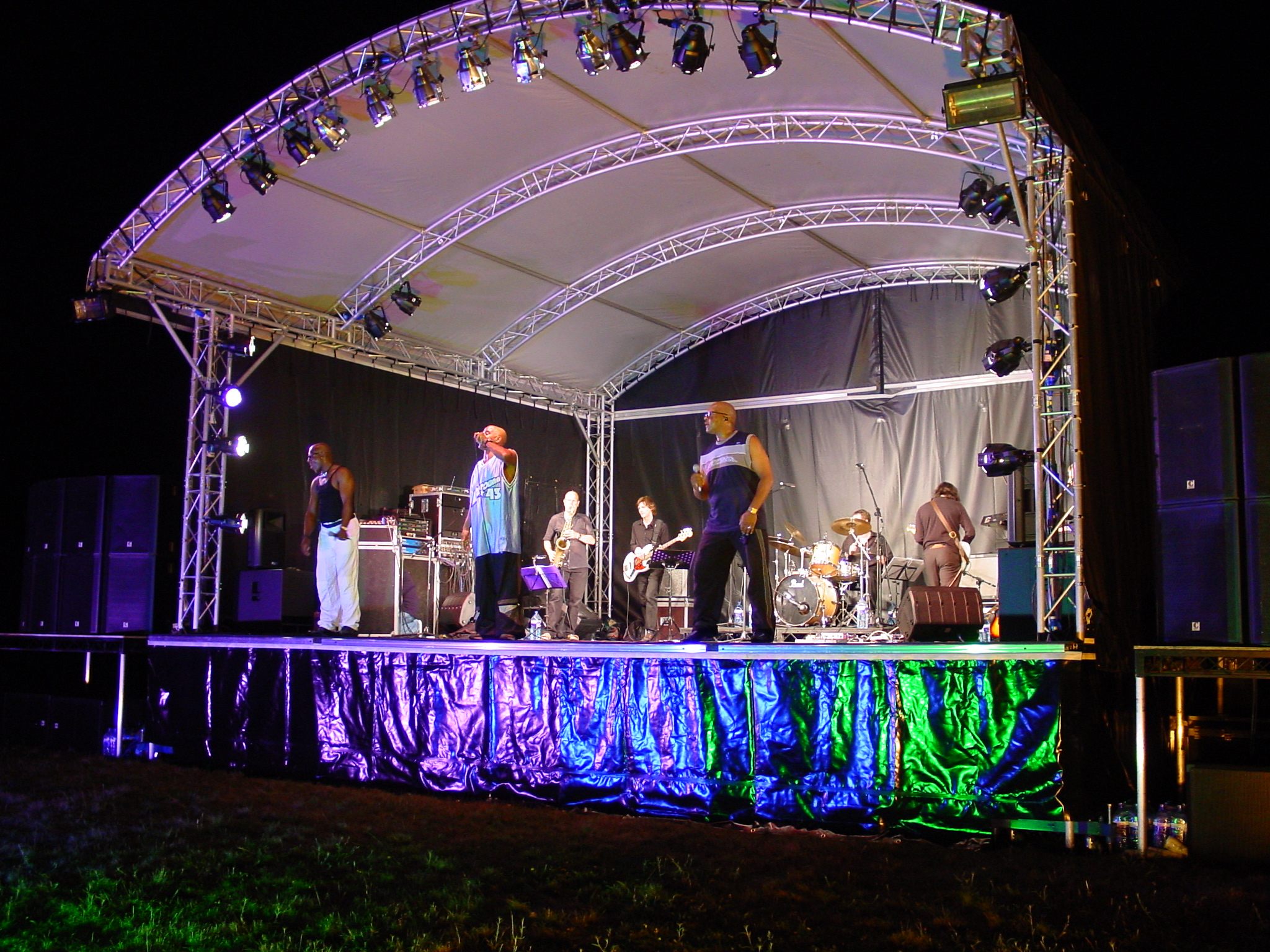

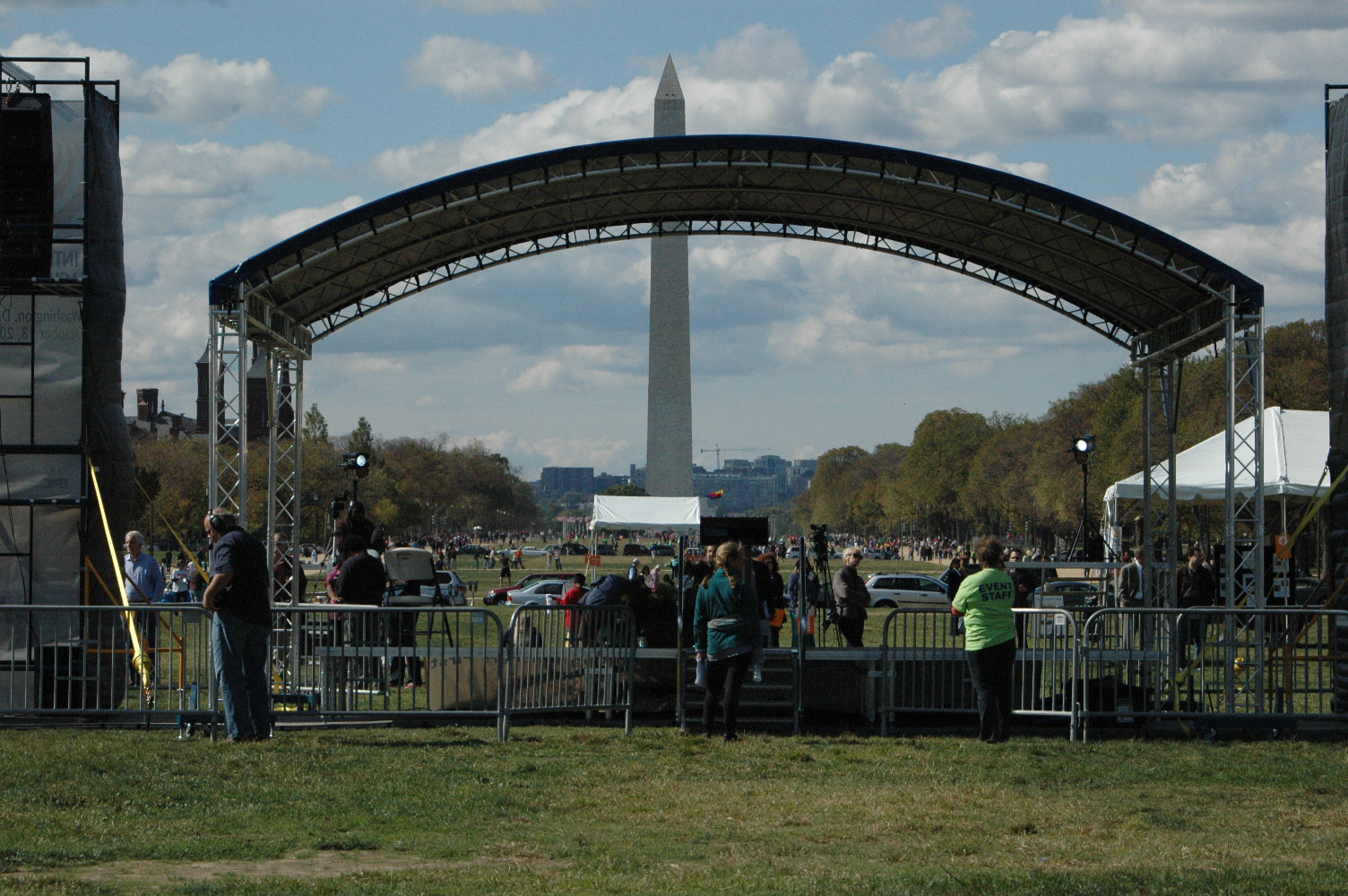

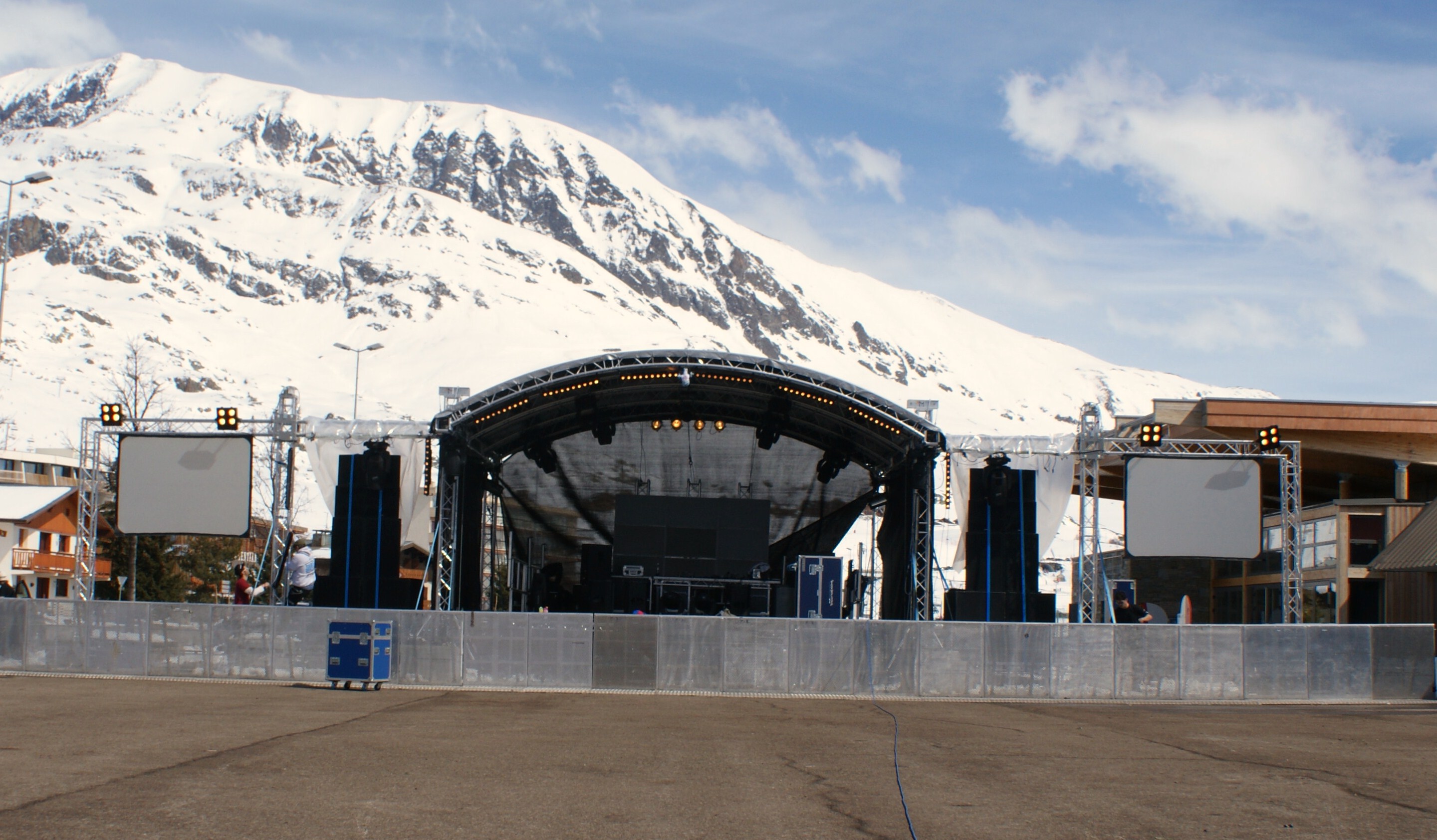

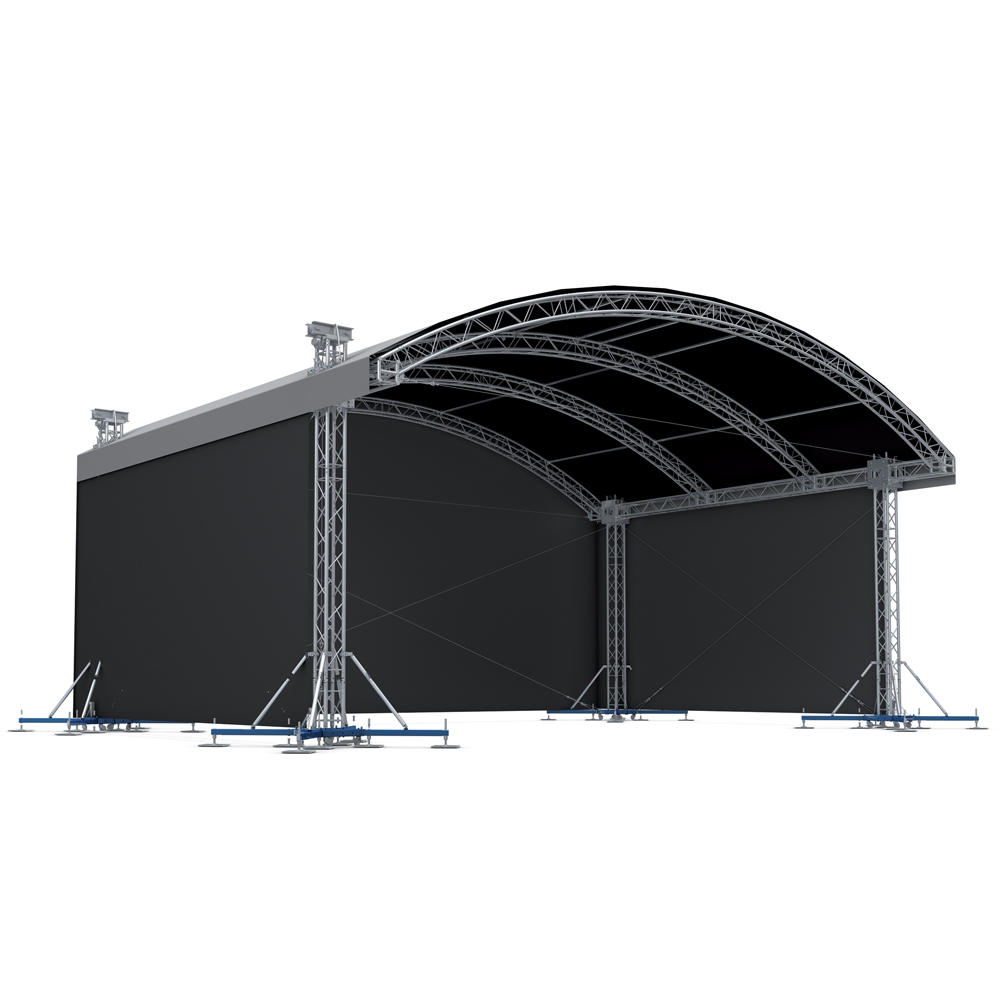

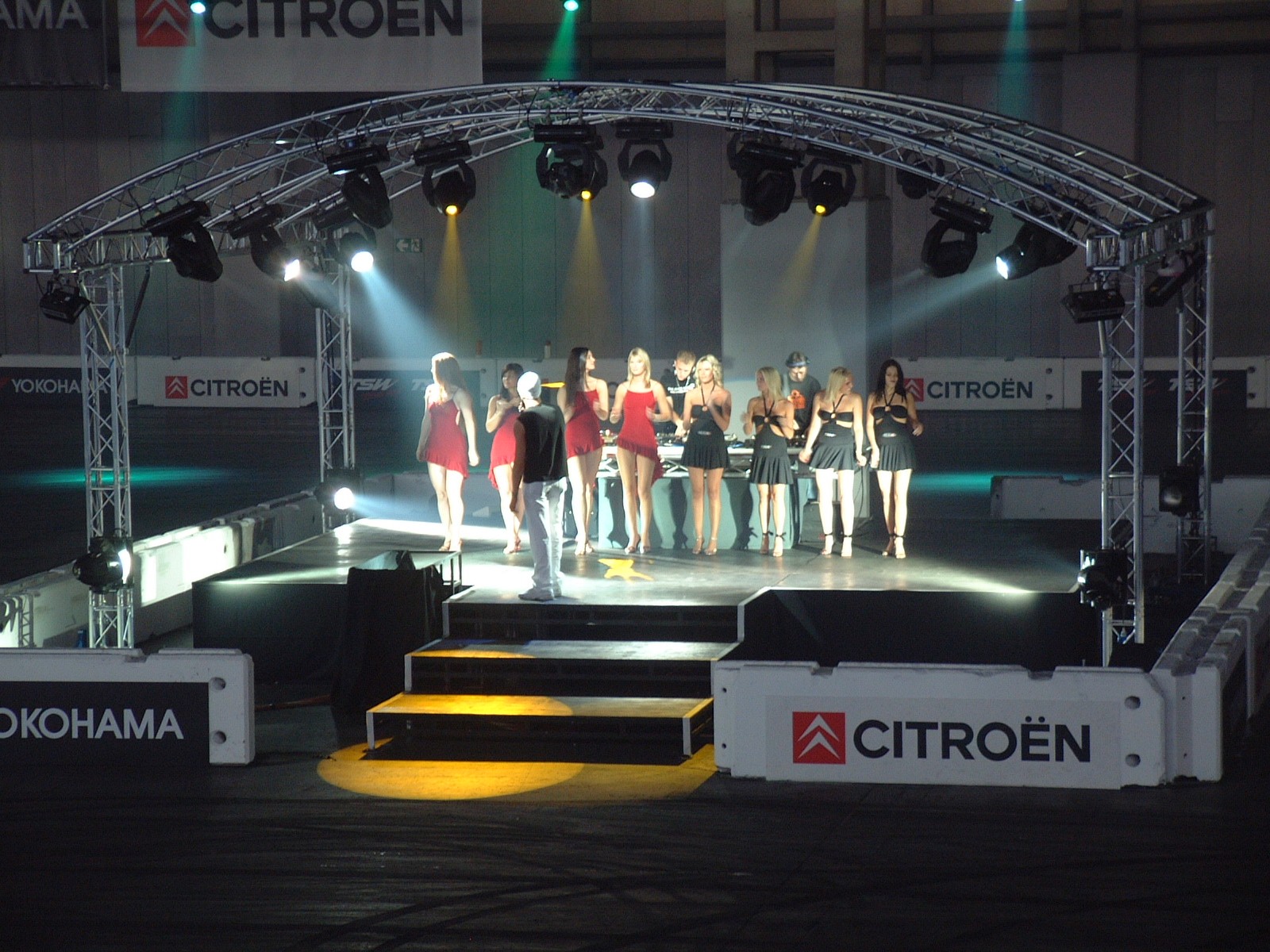

MR1T ist die leistungsstärkere Version unseres beliebten MR1 Rundbogendachs . Extrem schneller Aufbau, einfaches Design und felsenfeste Stabilität machen das temporäre Dach ideal für kleine bis mittelgroße Events. Rufen Sie an oder mailen Sie uns für mehr Informationen oder ein Angebot.

Hauptvorteile

  • 10x6 m Rundbogendach für temporäre Veranstaltungen
  • Schwerlast-Struktur aus M290 Quatro mit Bögen aus Quatro
  • Schnellverbindung für zügigen, einfachen und sicheren Aufbau
  • betrieben mit Hand- oder Elektrokettenzug (Halterung erforderlich)
  • komplett geliefert mit innenliegender Stahlseilverspannung und Verbindungsmaterial
  • umfassende statische Kennwerte und Aufbauanleitung erhältlich
  • PVC-Plane für Dach- und Seitenverkleidung in mehreren Farben erhältlich
  • Optionen für PA-Kragarm (PA-Wing) auf Anfrage
  • in Tower integrierte Bühnenpodesterie verfügbar
TECHNISCHE DATEN
Abmessungen   Bühnengröße 10x6 m 32,80x19,70 ft 8x6 m 26,25x19,70 ft
A Innenbreite 10,50 m 34.45 ft 8,5 m 27.89 ft
B Baubreite 12,83 m 42.09 ft 10,83 m 35.53 ft
C Innentiefe 6,15 m 20.18 ft 6,15 m 20.18 ft
D Bautiefe 8,48 m 27.82 ft 8,48 m 27.82 ft
E Lichte Höhe Seite 4,05 m 13.29 ft 4,05 m 13.29 ft
F Lichte Höhe Mitte 5,60 m 18.37 ft 5,34 m 17.52 ft
G Bauhöhe 5,91 m 19.39 ft 5,63 m 18.47 ft
H Vordach 1 m 3.28ft 1 m 3.28 ft

BELASTBARKEIT
Nutzlast   Bühnengröße 10x6 m 32,80x19,70 ft 8x6 m 26,25x19,70 ft
Bögen vorne und hinten Gleichmäßig verteilt (UDL) 30 kg/m 20 lbs/ft 30 kg/m 20 lbs/ft
Mittelbögen Gleichmäßig verteilt (UDL) 20 kg/m 13 lbs/ft 20 kg/m 13 lbs/ft
Seiten Gleichmäßig verteilt (UDL) 30 kg/m 20 lbs/ft 30 kg/m 20 lbs/ft
PA Punktlast je Vordachaußleger 150 kg 330 lbs 150 kg 330 lbs *bei unbelastetem Front-Bogen
* Exakte Positionen siehe Statische Berechnung

ANGABEN ZUM BETRIEB
Berechnungsgrundlagen DIN EN 13814 (2005)

DIN EN 1991 / Eurocode 1
DIN EN 1999 / Eurocode 9
DIN EN 1993 / Eurocode 3
Maschinen und Strukturen für Jahrmärkte und in
Vergnügungsparks
Einwirkungen auf Tragwerke
Bemessung und Konstruktion von Aluminiumtragwerken
Bemessung und Konstruktion von Stahlbauten
• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen.
Wind Außer Betrieb
Max.Windgeschwindigkeit
28,0m/s - 100km/h - 62mph (Max. gust windspeed)
17,8m/s - 64km/h - 40mph (Max. gust wind speed)
* Kalkulation berücksichtigt geschlossene Seitenplanen
* Bei höheren Windgeschwindigkeiten sind Seitenplanen und Lasten zu entfernen, da diese nicht berücksichtigt sind.
Ballast Kann von 1300kg / 2863lbs bis zu 3082kg / 6789lbs variieren, abhängig von:
• Freistehende oder miteinander verbundene Tower
• Beschaffenheit der Planen
• Eingebrachte Last, Verbundene Bühnenelemente, (Bühnenpodesterie kann unter bestimmten Voraussetzungen vom Ballast abgezogen werden)
• Materialkombination der Unterpallung zwischen Spindel und Untergrund
Plane & Seitenwände B1 schwerentflammbare Plane auf Anfrage, Einzelplanen oder als Kedervariante auf Anfrage
Außen: silbergrau; innen: schwarz. Weitere auf Anfrage
B1 schwerentflammbare Seitennetze in Übereinstimmung mit den neuesten Eurocodes auf Anfrage
Sonderanfertigungen Sonderanfertigung wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage

TRANSPORTDATEN
Eigengewicht Bühnengröße 10x6 m 32,80x19,70 ft 8x6 m 26,25x19,70 ft
* Exaktes Eigengewicht abhängig von der Konfiguration 1834 kg 4040 lbs 1034 kg 2278 lbs
Transportvolumen * Verpackt in Kartonagen und Luftpolsterfolie 20 m3 706 ft3 15 m3 530 ft3

MR1T Rundbogendach (10x6 m, 8x6m)

Mit Sleeveblöcken verfahrbares Rundbogendach das Ihren Veranstaltungen einen dynamischen Look verleiht. Die perfekte Wahl für kleine bis mittlere Veranstaltungen.
Code
MR1T 10x6m, MR1T 8x6m
Max. Stage Dimensions
10x6 m
Max. Clearance
5.6 m
Max. SWL
1260 kg
Wind Rating
74 / 100 km/h (in Betrieb / außer Betrieb)
MR1T Rundbogendach (10x6 m, 8x6m)
