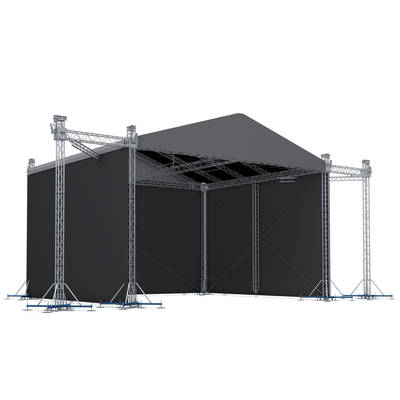

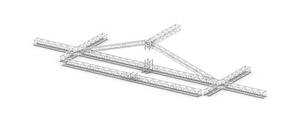

MR2 Satteldach (10x6m, 10x8m & 12x10m)

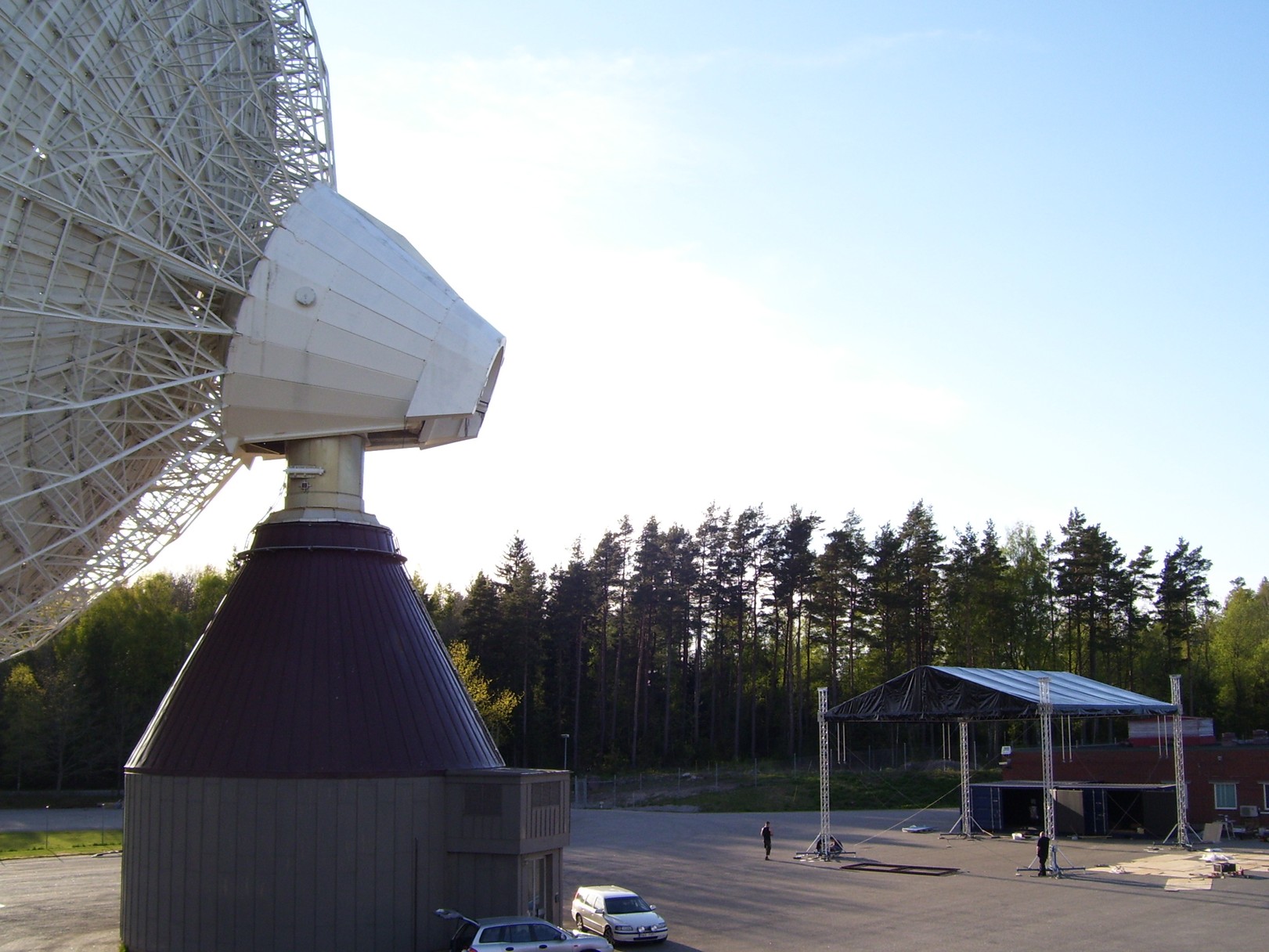

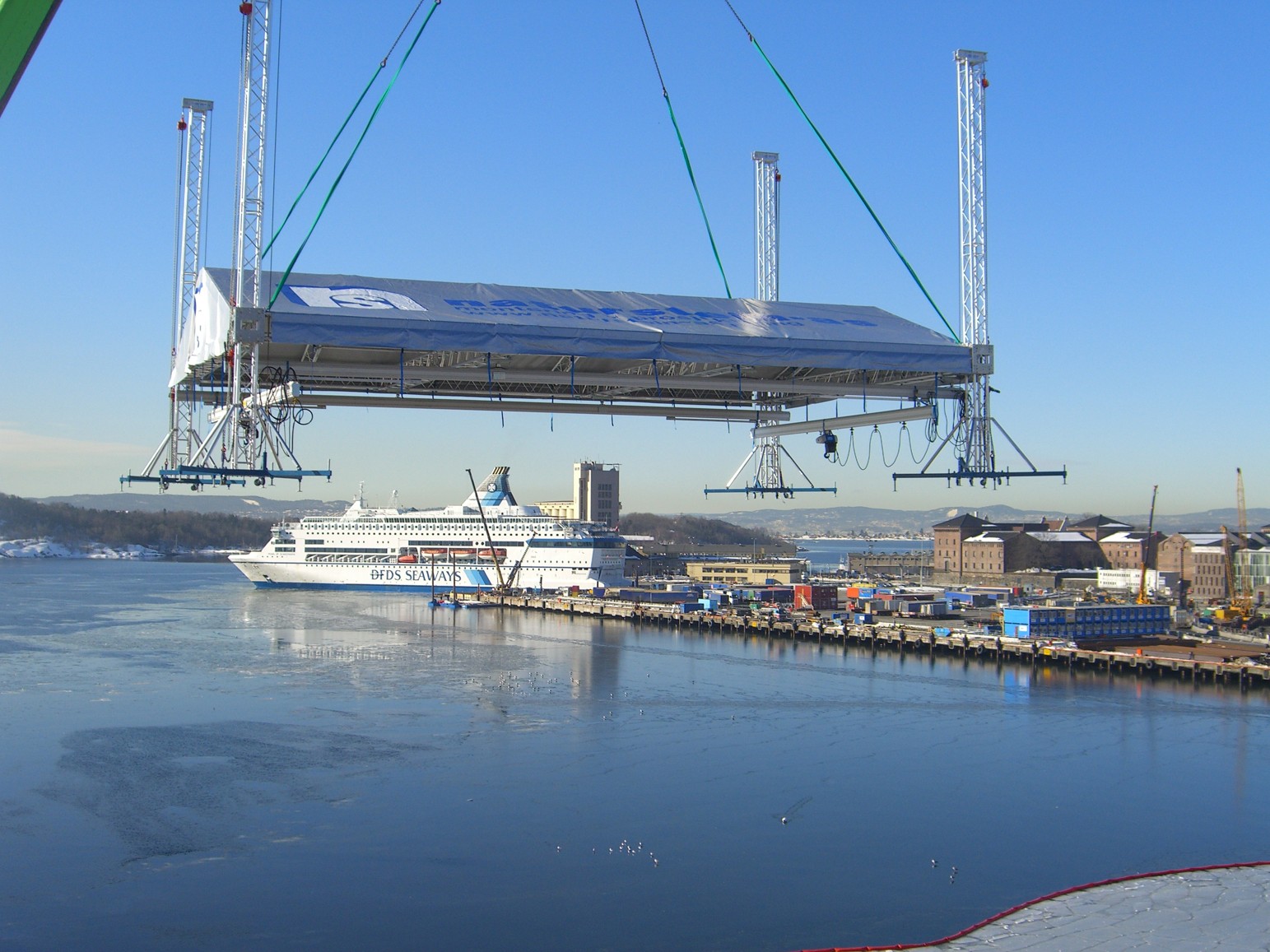

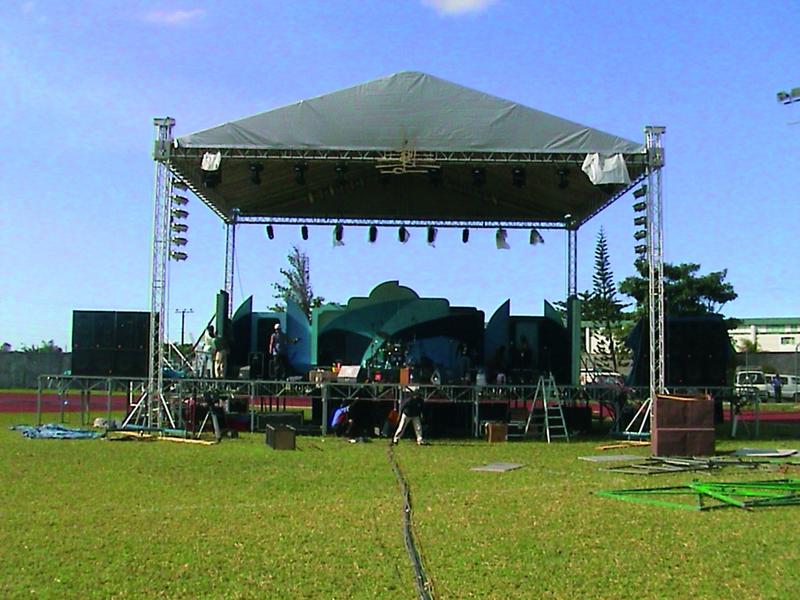

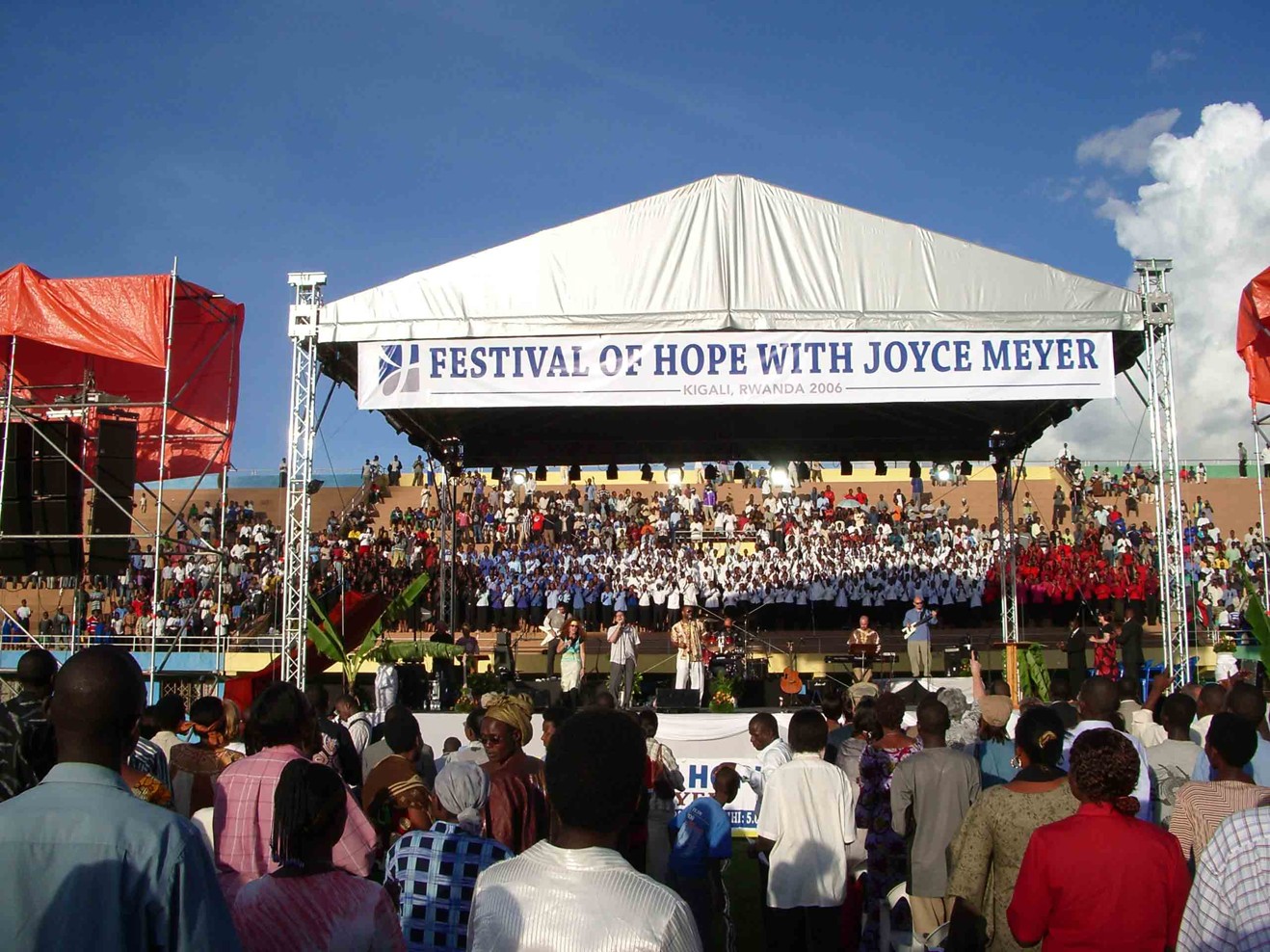

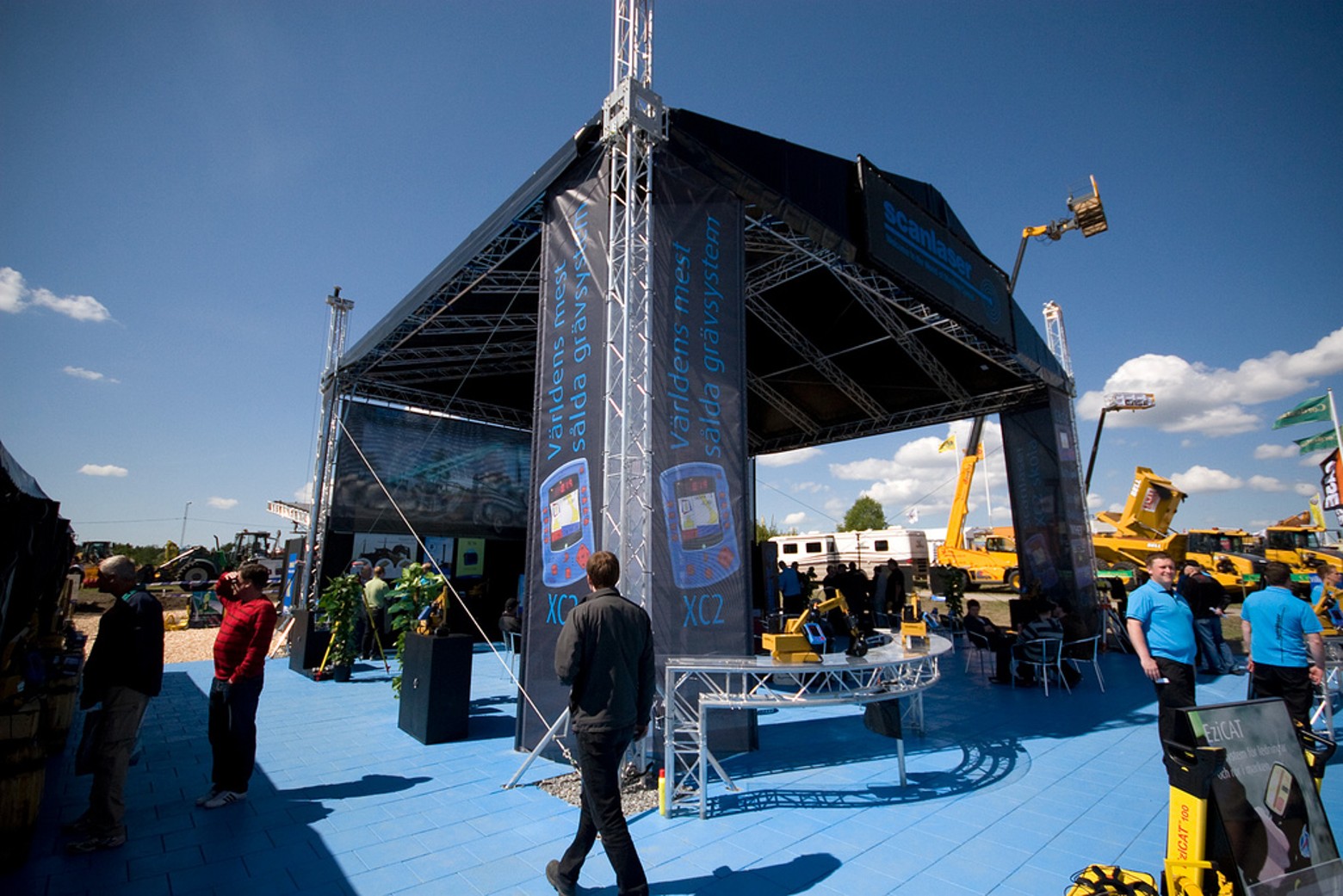

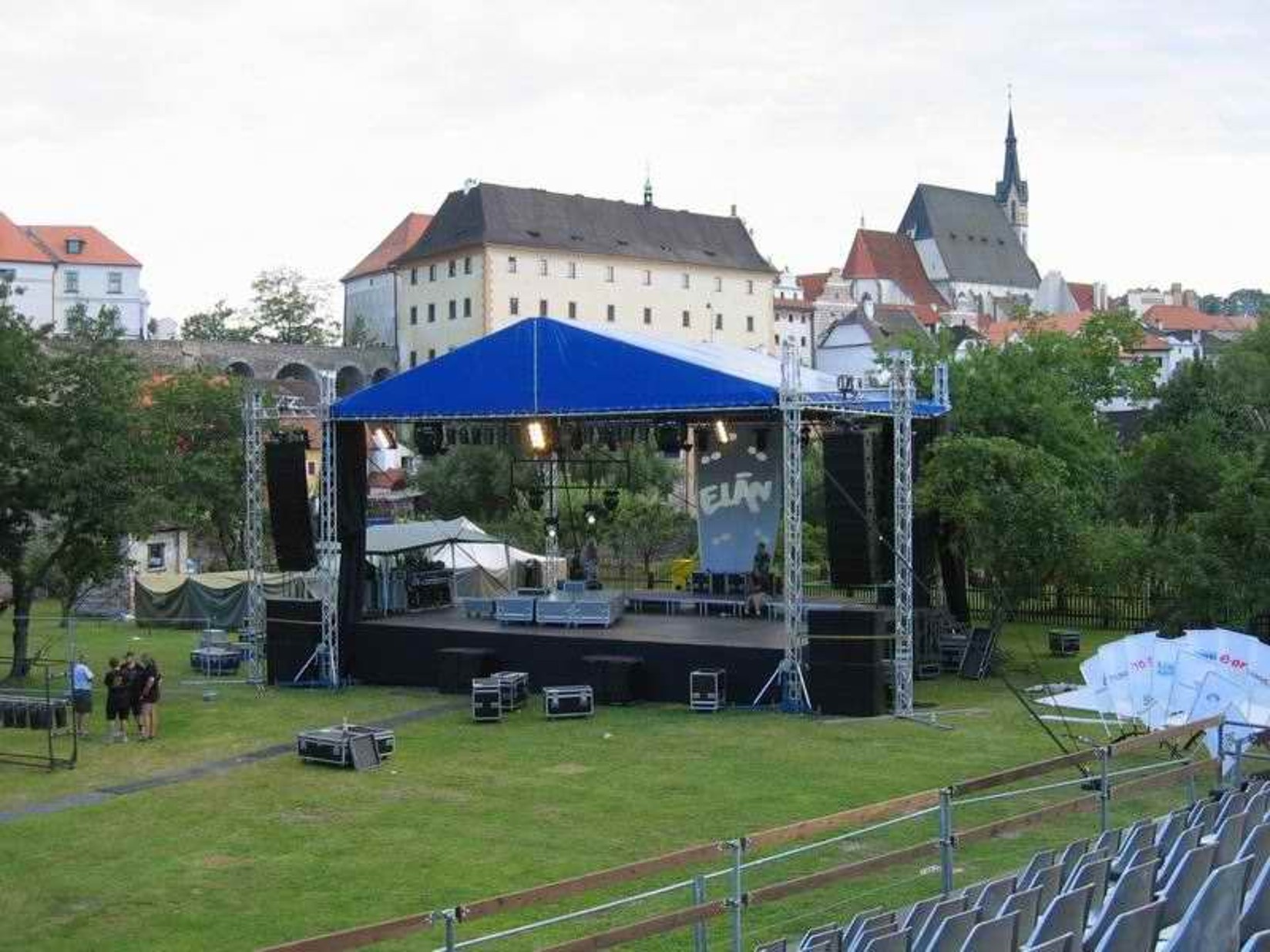

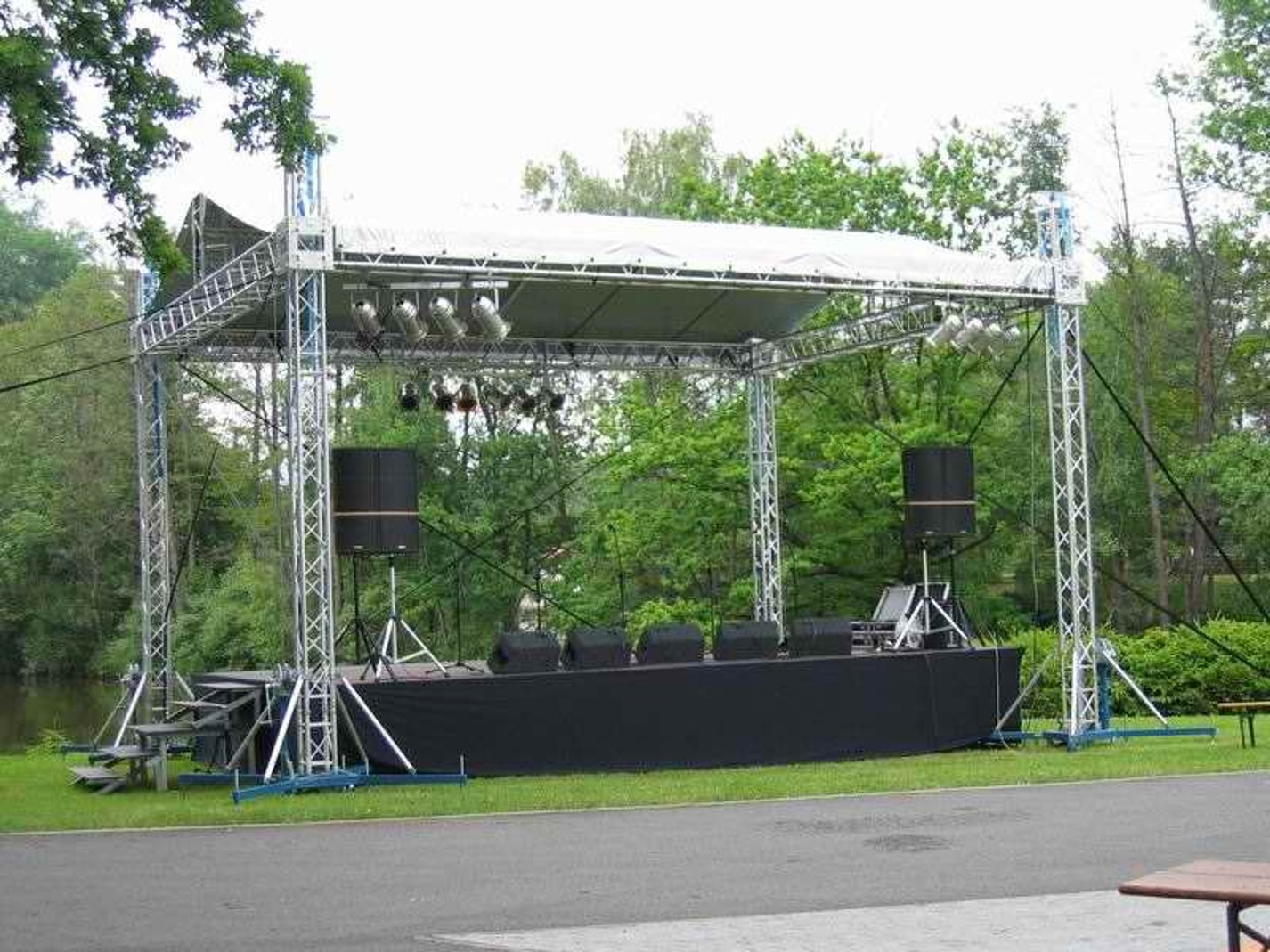

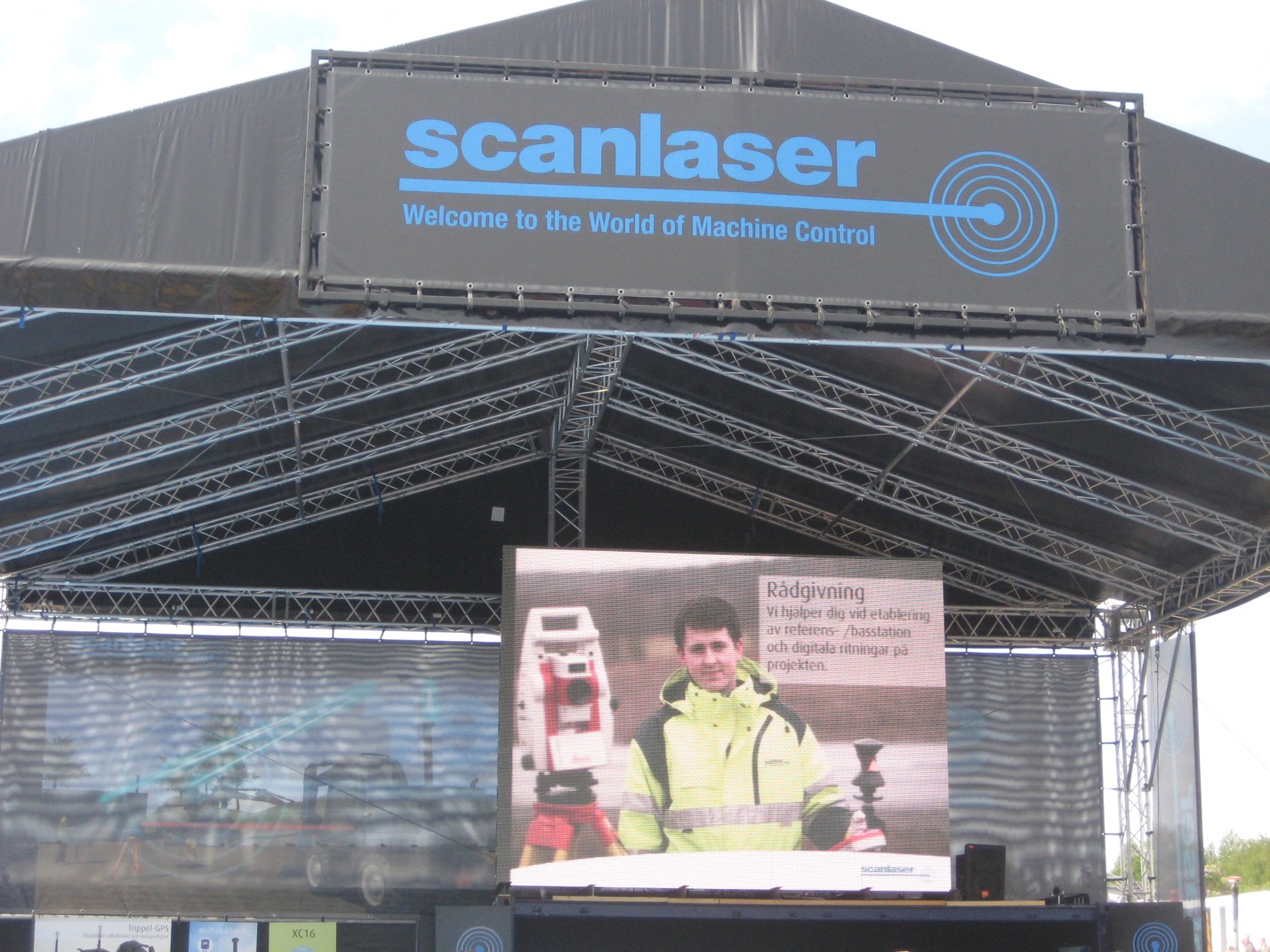

A dynamic, sloping frame saddle roof that sheds water and features quick & easy assembly. It’s the perfect choice for concerts, exhibitions and other outdoor events.
Max. Stage Dimensions
12x10 m
Max. Clearance
9,43 m
Max. SWL
3480 kg
Wind Rating
64/106 km/h (in/out of service)

PDF Herunterladen

MR2

Basisinformation

Hauptvorteile

  • MR2-Satteldach-Struktur für temporäre Veranstaltungen
  • MT1-Tower erhältlich in Größen 10 x 6, 10 x 8, 12 x 10
  • Schnellverbindung für zügigen, einfachen und sicheren Aufbau
  • betrieben mit Hand- oder Elektrokettenzug (Halterung erforderlich)
  • komplett geliefert mit innenliegender Stahlseilverspannung und Verbindungsmaterial
  • umfassende statische Kennwerte und Aufbauanleitung erhältlich
  • PVC-Plane für Dach- und Seitenverkleidung in mehreren Farben erhältlich

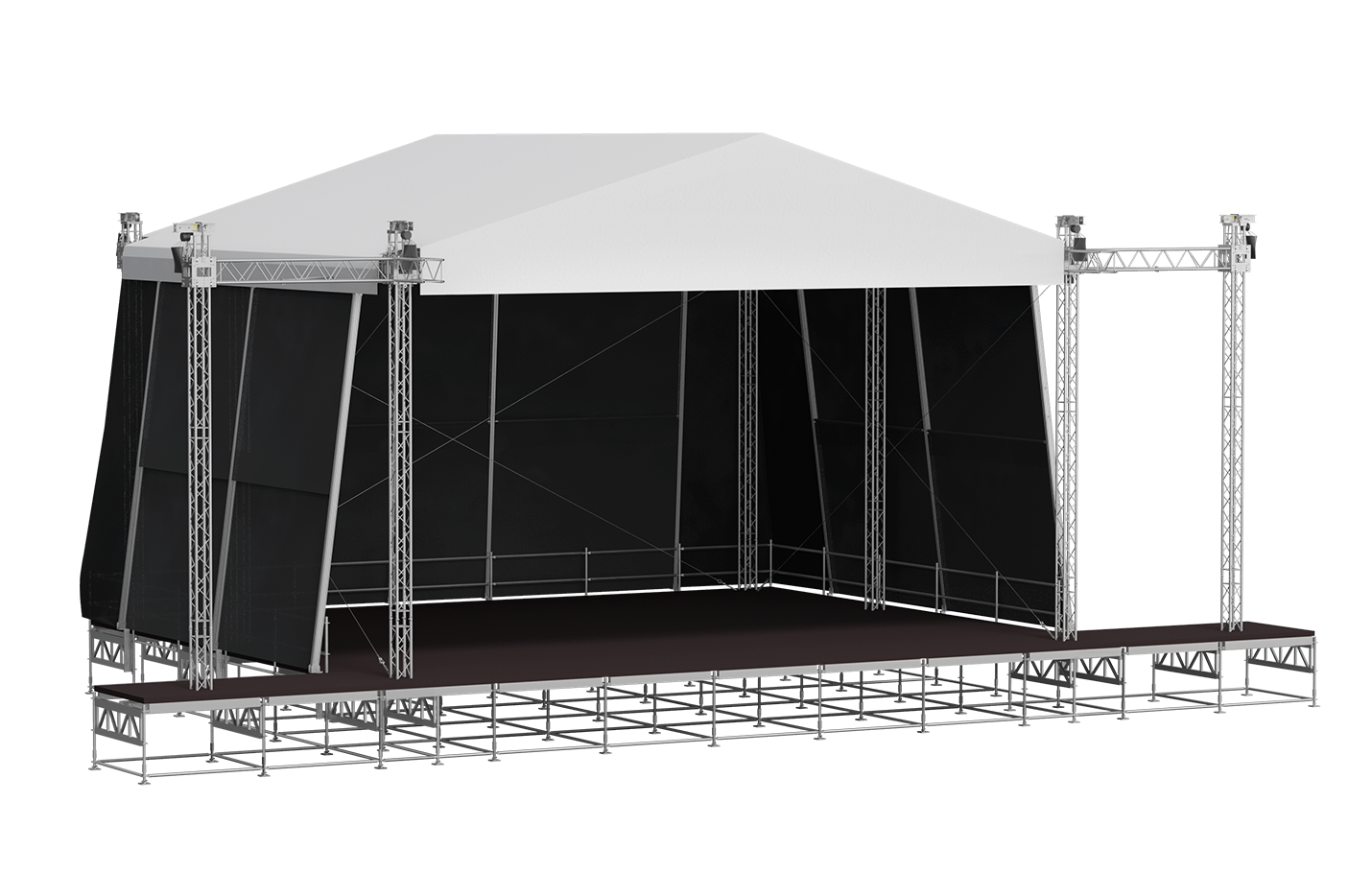

  • in Tower integrierte Bühnenpodesterie verfügbar
  • Optionaler PA-Kragarm (PA-Wing) auf Anfrage

Tables

TECHNISCHE DATEN
Abmessungen   Bühnengröße 12x10 m 39,40x32,80 ft 10x8 m 32,80x26,30 ft 10x6 m 32,80x19,70 ft
A Innenbreite 12,30 m 40.35 ft 10,42 m 34.19 ft 10,42 m 34.19 ft
B Baubreite (ohne PA Wing) 14,64 m 48.03 ft 12,74 m 41.80 ft 12,74 m 41.80 ft
C Innentiefe 10,60 m 34.78 ft 8,65 m 28.38 ft 6,65 m 21.82 ft
D Bautiefe 12,99 m 42.62 ft 10,97 m 35.99 ft 10,97 m 35.99 ft
E Lichte Höhe 7,12 m 23.36 ft 7,12  m 23.36 ft 7,12 m 23.36 ft
F Bauhöhe 9,43 m 30.94 ft 9,14 m 29.99 ft 9,14 m 29.99 ft
G PA wing - Innenbreite 3,15 m 10.33 ft 3,15 m 10.33 ft 3,15 m 10.33 ft
H PA wing - Baubreite 3,44 m 11.29 ft 3,44 m 11.29 ft 3,44 m 11.29 ft

BELASTBARKEIT
Nutzlast   Bühnengröße 12x10 m 39,40x32,80 ft 10x8 m 32,80x26,30 ft 10x6 m 32,80x19,70 ft
Dachstruktur Gleichmäßig verteilt (UDL) 3480 Kg 7665 lbs 2160 Kg 4758 lbs 1920 Kg 4229 lbs
  Punktlasten 8x400kg + UDL 4600 Kg 10 132 lbs 4140 Kg 9919 lbs 3980 Kg 8767 lbs

PA wing

Mittige Punktlast (CPL) 1500 Kg 3304 lbs - Kg - lbs - Kg - lbs
Ausleger Punktlast (CPL) - Kg - lbs 150 Kg 330.4 lbs 150 Kg 330 lbs
* Exakte Positionen siehe Statische Berechnung

Operational specifications
Berechnungsgrundlagen DIN EN 13814 (2005)
            DIN 1055-4
            DIN 4113
            DIN 18800

Maschinen und Strukturen für Jahrmärkte und in Vergnügungsparks
            Einwirkungen auf Tragwerke / Wind
            Bemessung und Konstruktion von Aluminiumtragwerken
            Bemessung und Konstruktion von Stahlbauten

• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen.

Wind Außer Betrieb

            Max.Windgeschwindigkeit
 27,5m/s - 100km/h - 62mph Max. Böen (Windzone 1-3, gemäß DIN EN 1991-1-4/NA)
             17,8m/s - 64km/h - 40mph Max. Max. Böen

* Kalkulation berücksichtigt geschlossene Seitenplanen

* Bei höheren Windgeschwindigkeiten sind Seitenplanen und Lasten zu entfernen, da diese nicht berücksichtigt sind.

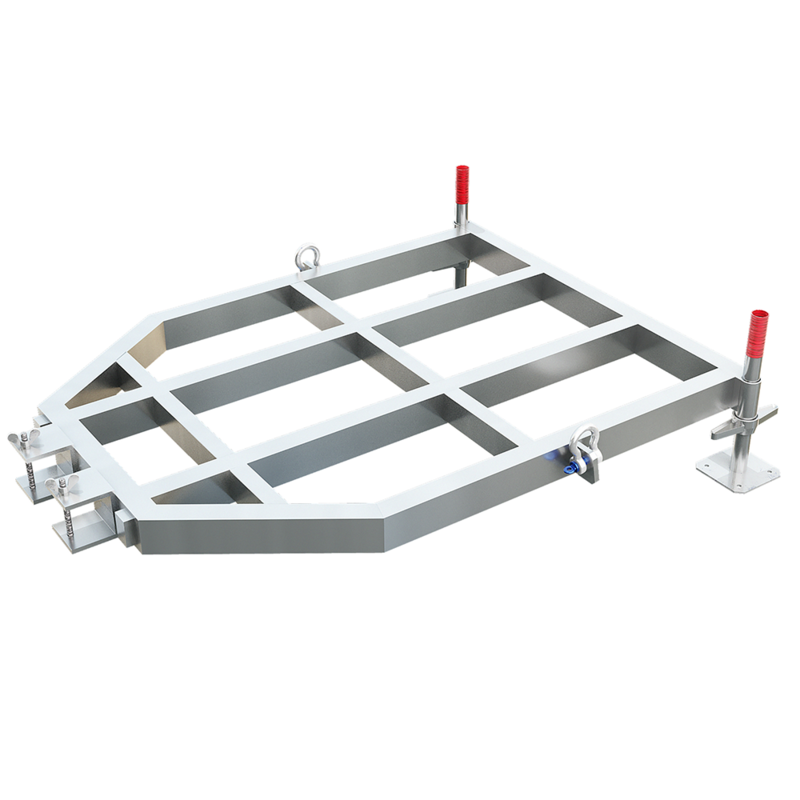

Ballast Kann von 200kg / 440lbs bis zu 5300kg / 11674lbs variieren, abhängig von:
• Freistehende oder miteinander verbundene Tower

• Beschaffenheit der Planen

• Eingebrachte Last, Verbundene Bühnenelemente, (Bühnenpodesterie kann unter bestimmten Voraussetzungen vom Ballast abgezogen werden)

• Materialkombination der Unterpallung zwischen Spindel und Untergrund


Plane & Seitenwände


B1 schwerentflammbare Plane auf Anfrage, Einzelplanen oder als Kedervariante auf Anfrage

Außen: silbergrau; innen: schwarz. Weitere auf Anfrage

B1 schwerentflammbare Seitennetze in Übereinstimmung mit den neuesten Eurocodes auf Anfrage

Sonderanfertigungen Sonderanfertigung wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage

TRANSPORTDATEN
Eigengewicht Bühnengröße 12x10 m 39,40x32,80 ft 10x8 m 32,80x26,30 ft 10x6 m 32,80x19,70 ft
* Exaktes Eigengewicht ab-hängig von der Konfiguration 2100 kg 4626 lbs 1950 kg 4295 lbs 1785 kg 3932 lbs
Transportvolumen
* Verpackt in Kartonagen und Luftpolsterfolie

30 m3 1060 ft3 25 m3 882 ft3 20 m3 706 ft3
