Detailed information

Beschreibung

Das neue Milos MR2K mit Flachkeder - Plane und vielseitigem horizontalen Traversengrid bietet maximale Riggingmöglichkeiten


Entspricht den neuesten Eurocode-Spezifikationen.

Hauptvorteile

  • Kederdach-Struktur für temporäre Veranstaltungen
  • MT1-Tower-basiert mit horizontalem M390-Raster birgt optimale Anschlagmöglichkeiten
  • MT2-Tower-basiert mit horizontalem M520-Raster für höhere Belastung ebenfalls verfügbar
  • flache Kederdach-Konstruktion für einfache Installation
  • Tower-verstärkte Backtruss zur Aufnahme schwerer Lasten/LED-Displays
  • MT1-Tower-basiert mit M390-Grundstruktur und leichter Planenauflage
  • Schnellverbindung für zügigen, einfachen und sicheren Aufbau
  • betrieben mit Hand- oder Elektrokettenzug (Halterung erforderlich)
  • komplett geliefert mit innenliegender Stahlseilverspannung und Verbindungsmaterial
  • umfassende statische Kennwerte und Aufbauanleitung erhältlich
  • PVC-Plane für Dach- und Seitenverkleidung in mehreren Farben erhältlich

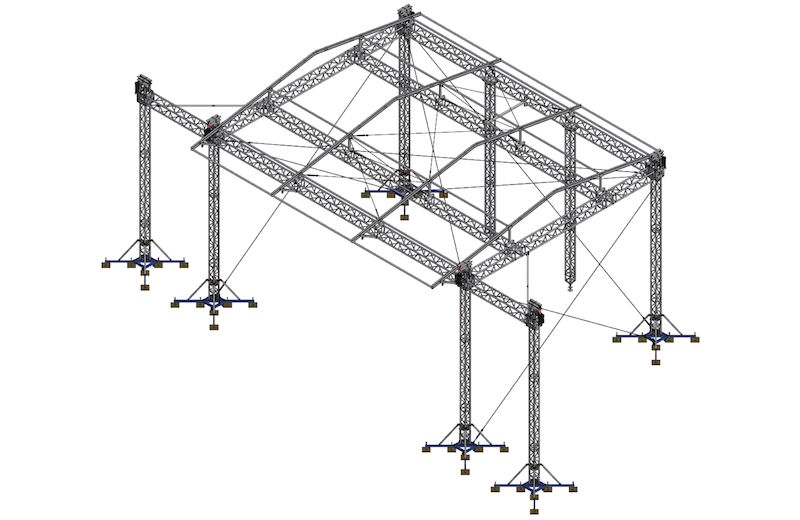

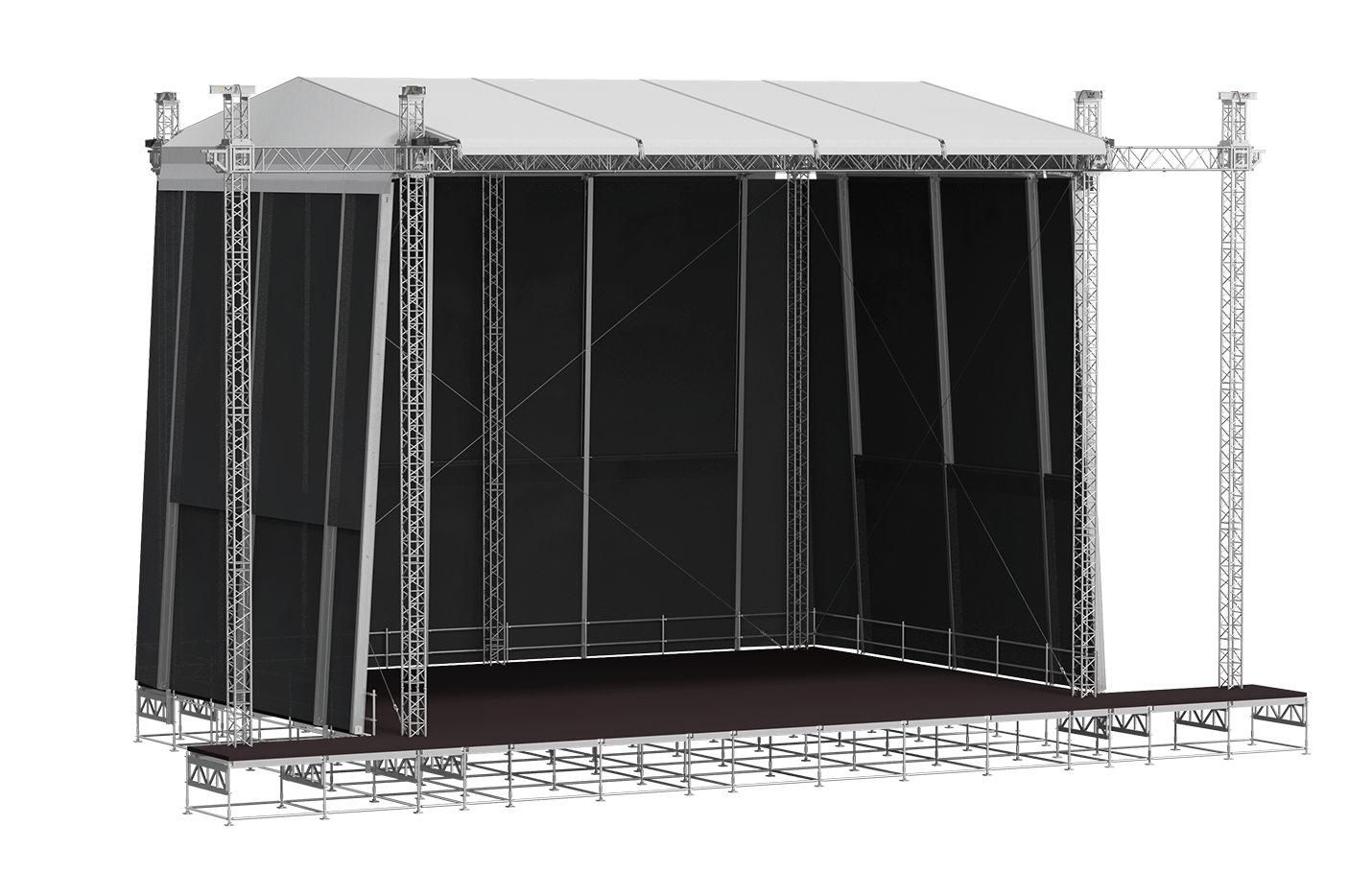

  • in Tower integrierte Bühnenpodesterie verfügbar

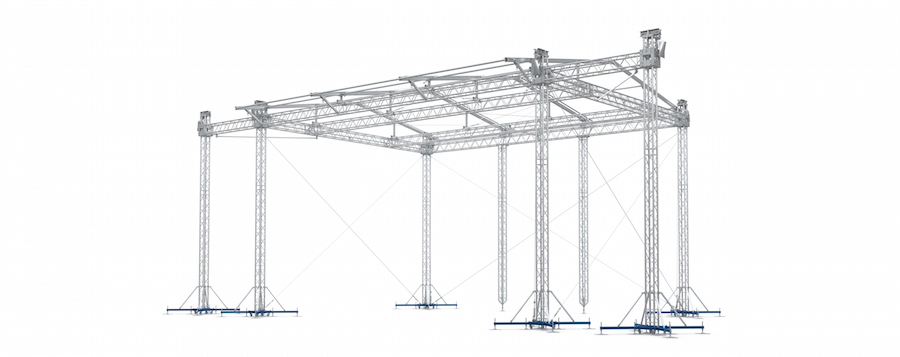

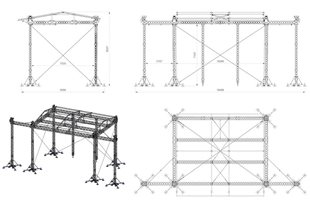

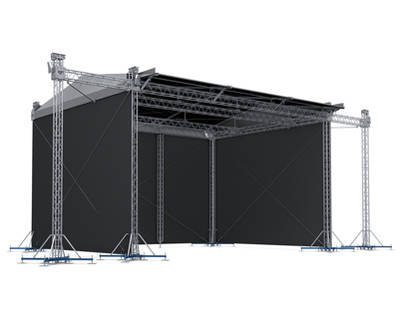

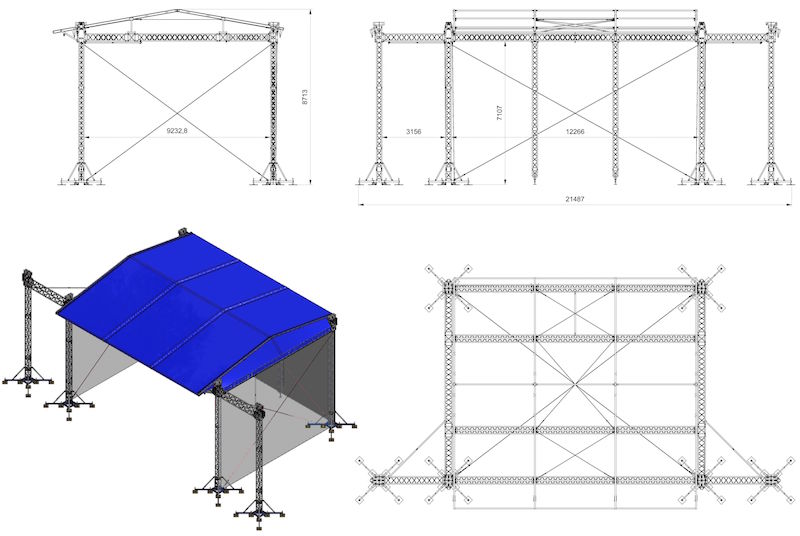

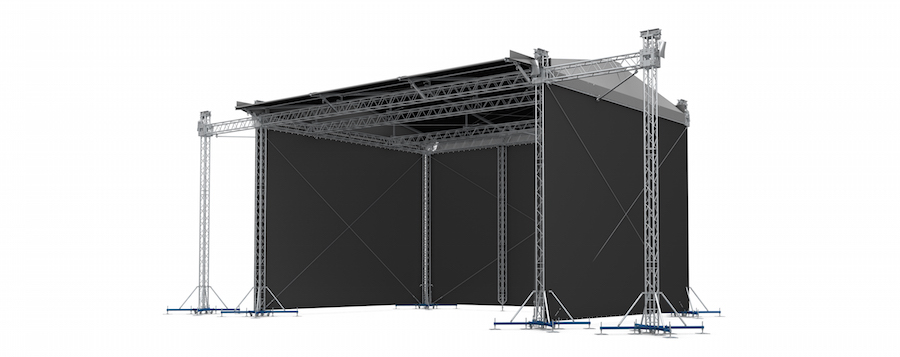

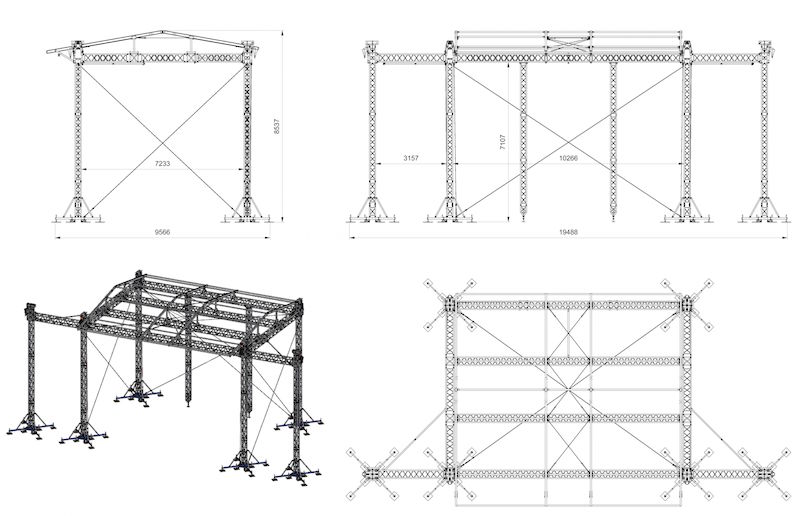

TECHNISCHE DATEN
Abmessungen   Bühnengröße 15x12 m 49.21x39.37 ft 12x10 m 39,37x32,81 ft 10x8 m 32,81x26,30 ft
A Innenbreite 15,31 m 50.23 ft 12,26 m 40.22 ft 10,26 m 33.66 ft
B Baubreite (ohne Sidewings) 17,95 m 58.89 ft 14,60 m 47.90 ft 12,60 m 41.34 ft
C Innentiefe 11,73 m 38.48 ft 9,23 m 30.28 ft 7,23 m 23.72 ft
D Bautiefe 14,41 m 47.28 ft 11,57 m 37.96 ft 9,57 m 31.40 ft
E Lichte Höhe 10,51 m 34.48 ft 7,10 m 23.29 ft 7,10 m 23.29 ft
F Bauhöhe 12,19 m 39.99 ft 8,70 m 28.54 ft 8,53 m 27.99 ft
G PA wing - Innenbreite 3,15 m 10.33 ft 3,15 m 10.33 ft 3,15 m 10.33 ft
G PA wing - Baubreite 4,26 m 13.98 ft 3,44 m 11.29 ft 3,44 m 11.29 ft
              MT2 Tower mit M520 Traversen Raster

BELASTBARKEIT
Nutzlast   Bühnengröße 15x12 m 49.21x39.37 ft 12x10 m 39,37x32,81 ft 10x8 m 16.4 x 16.4 ft
Dachstruktur Gleichmäßig verteilt (UDL) 3040 Kg 6696 lbs 3040 Kg 6696 lbs 3040 Kg 6696 lbs
  Punktlasten 7700 Kg 16 960 lbs 7700 Kg 16 960 lbs 7700 Kg 16 960 lbs
Vordach 2 Punktlasten an den
äußeren Trägern
2x 500 Kg 2x 1101 lbs 2x 500Kg 2x 1101 lbs 2x 500 Kg 2x 1101 lbs
PA Mittige Punktlast (CPL) 1500 Kg 3304lbs 1500 Kg 3304 lbs 1500 Kg 3304 lbs
* Exakte Positionen siehe Statische Berechnung

ANGABEN ZUM BETRIEB
Berechnungsgrundlagen DIN EN 13814 (2012)

DIN EN 1991/Eurocode 1
DIN EN 1999/Eurocode 9
DIN EN 1993/Eurocode 3
Maschinen und Strukturen für Jahrmärkte und in
Vergnügungsparks
Einwirkungen auf Tragwerke
Bemessung und Konstruktion von Aluminiumtragwerken
Bemessung und Konstruktion von Stahlbauten
• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen.
Wind Außer Betrieb

Max.Windgeschwindigkeit
27,5m/s - 100km/h - 62mph Max. Böen (Windzone 1-3, gemäß DIN EN 1991-1-4/NA)
17,8m/s - 64km/h - 40mph Max. Max. Böen
* Kalkulation berücksichtigt geschlossene Seitenplanen
* Bei höheren Windgeschwindigkeiten sind Seitenplanen und Lasten zu entfernen, da diese nicht berücksichtigt sind.
Ballast ann von 1000kg / 2203lbs bis zu 6250kg / 13767lbs variieren, abhängig von:
• Freistehende oder miteinander verbundene Tower
• Beschaffenheit der Planen
• Eingebrachte Last, Verbundene Bühnenelemente, (Bühnenpodesterie kann unter bestimmten Voraussetzungen vom Ballast abgezogen werden)
• Reibematerial zwischen Spindeln und Untergrund
Plane & Seitenwände B1 schwerentflammbare Plane auf Anfrage, als Kedervariante konfigurierbar.
Außen: silbergrau; innen: schwarz. Weitere auf Anfrage
B1 schwerentflammbare Seitennetze in Übereinstimmung mit den neuesten Eurocodes auf Anfrage
Sonderanfertigungen Sonderanfertigung wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage

TRANSPORTDATEN
Eigengewicht Bühnengröße 15x12 m 49.21x39.37 ft 12x10 m 39,37x32,81 ft 10x8 m 32,81x26,30 ft
* Exaktes Eigengewicht abhängig von der Konfiguration 5000 kg 11023 lbs 3010 kg 6630 lbs 2785 kg 6134 lbs
Transportvolumen * Verpackt in Kartonagen
und Luftpolsterfolie
50 m3 1765 ft3 30 m3 1060 ft3 25 m3 882 ft3

MR2K Kederdach (10x8m & 12x10m & 15x12m)

Flach geneigtes Kederdach mit horizontalem Maingrid, das vielseitige Anwendungen ermöglicht.
Code
MR2K 15x12m, MR2K 12x10m, MR2K 10x8m
Max. Stage Dimensions
15x12 m
Max. Clearance
12,19 m
Max. SWL
3040 kg
Wind Rating
74 / 100 km/h (in Betrieb / außer Betrieb)
