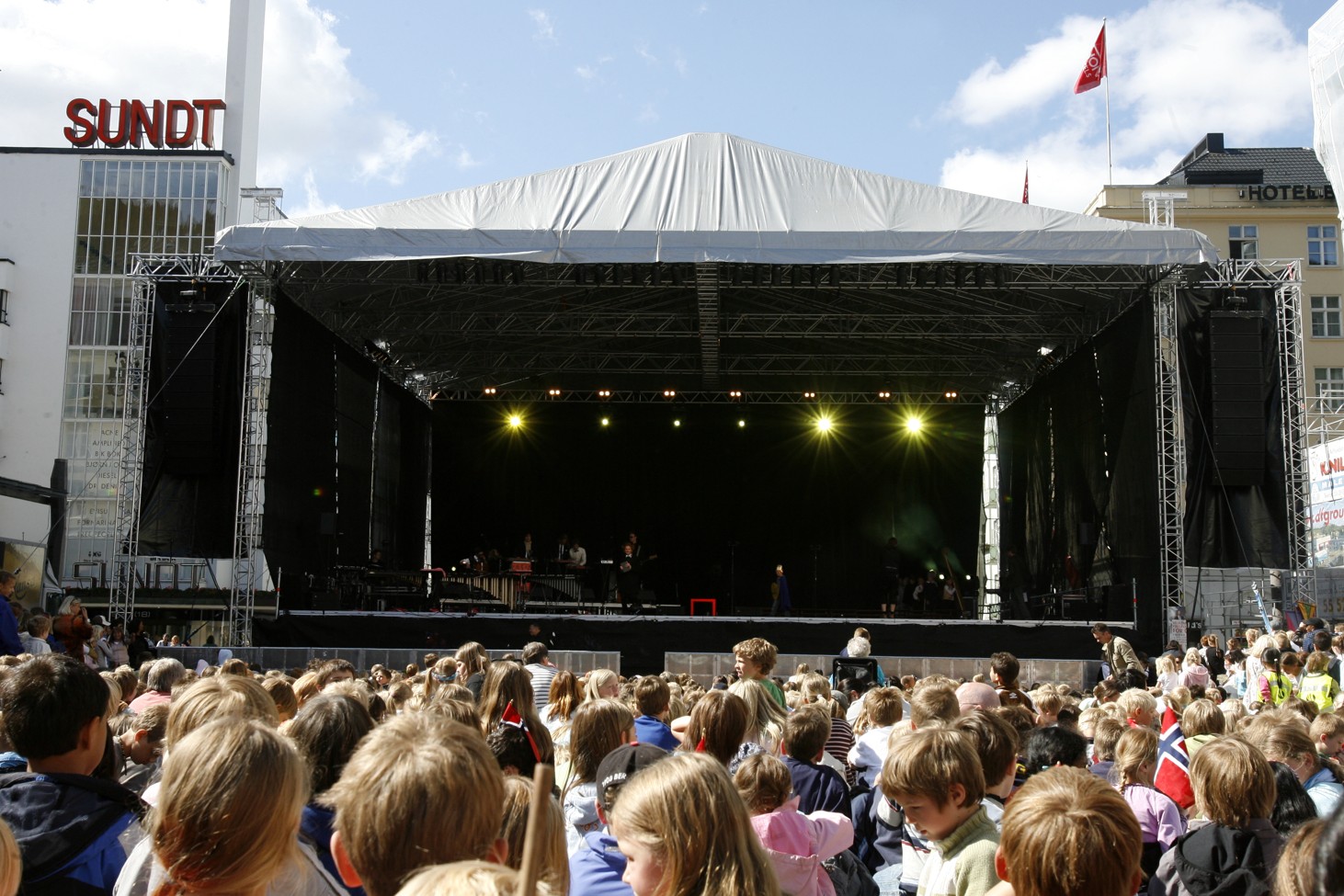

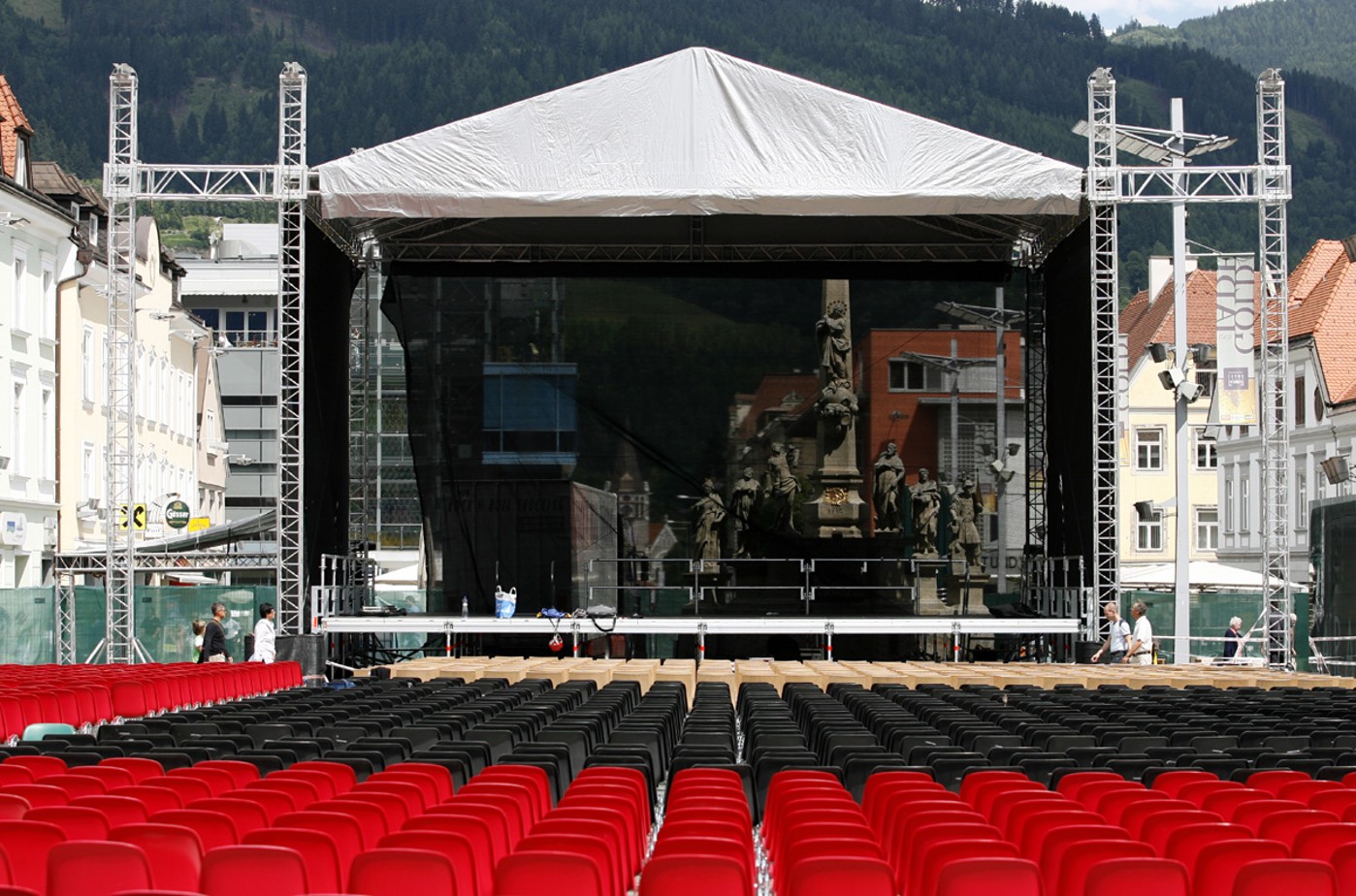

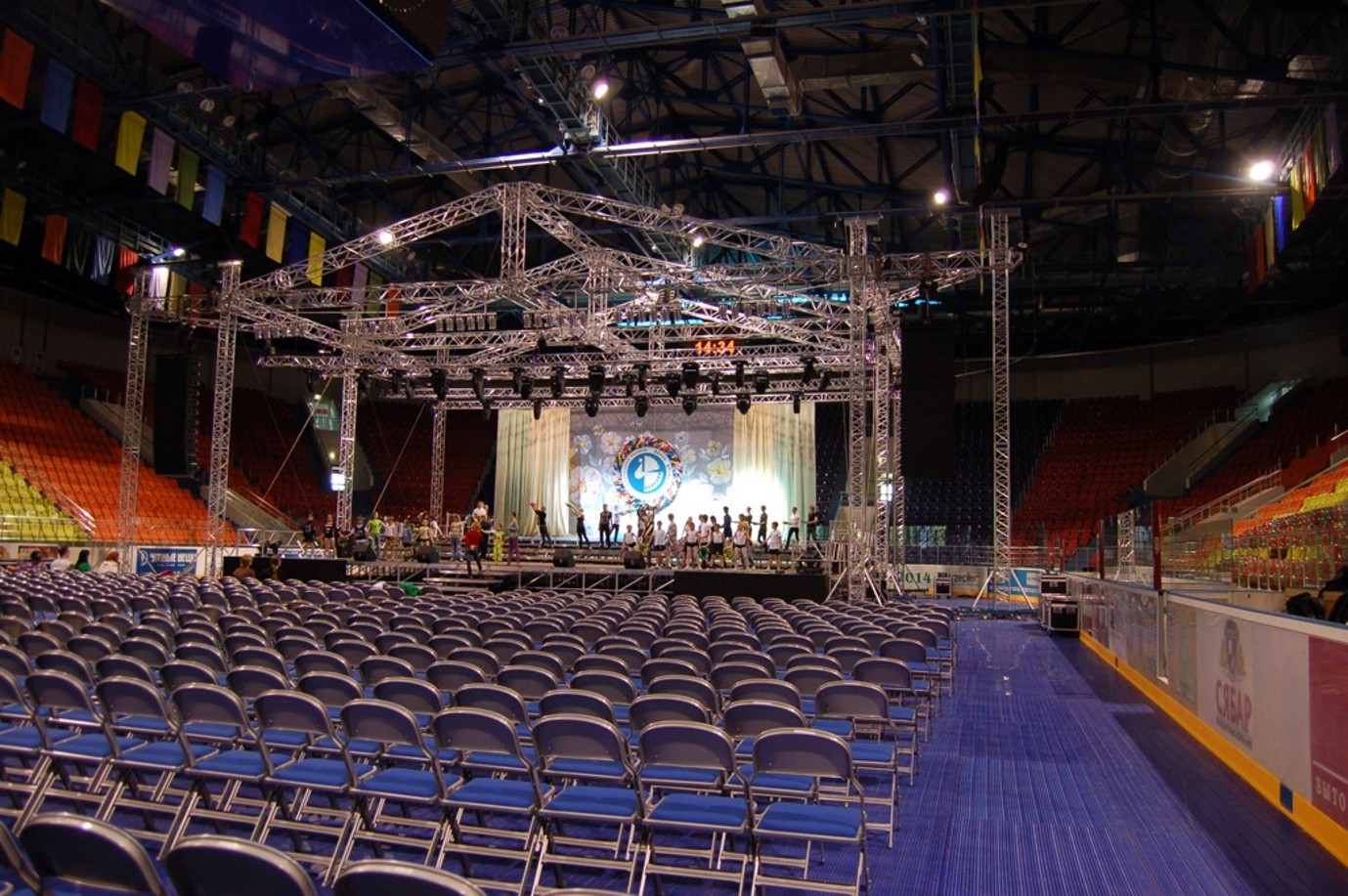

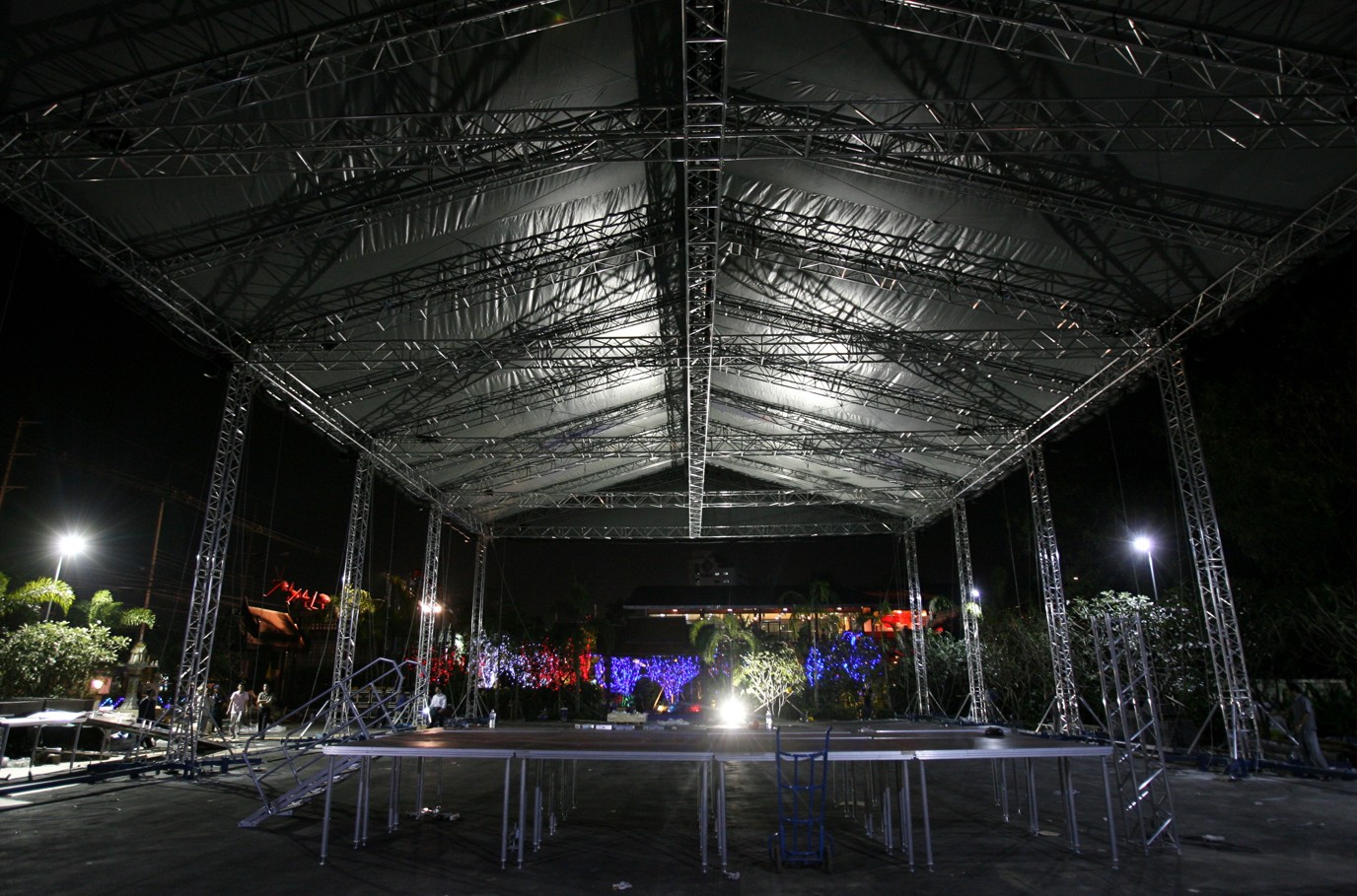

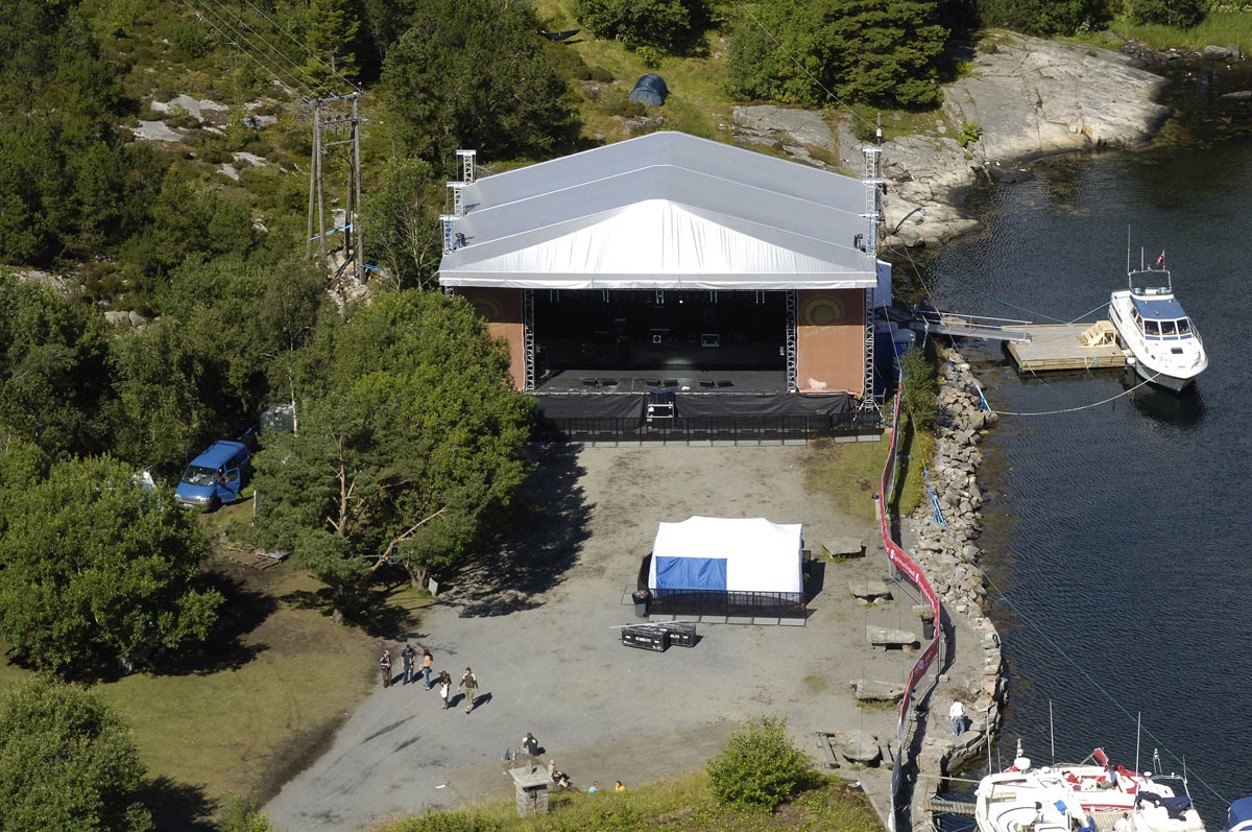

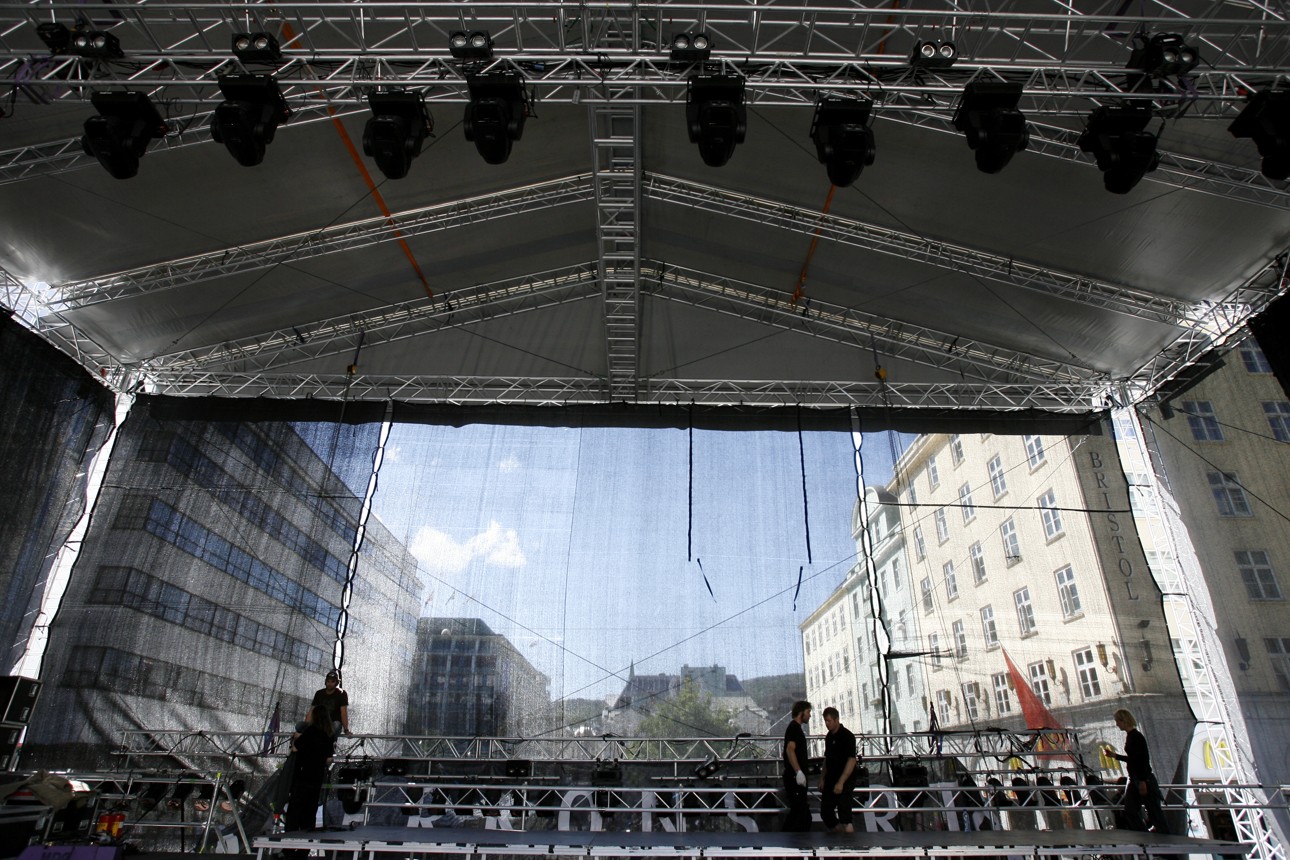

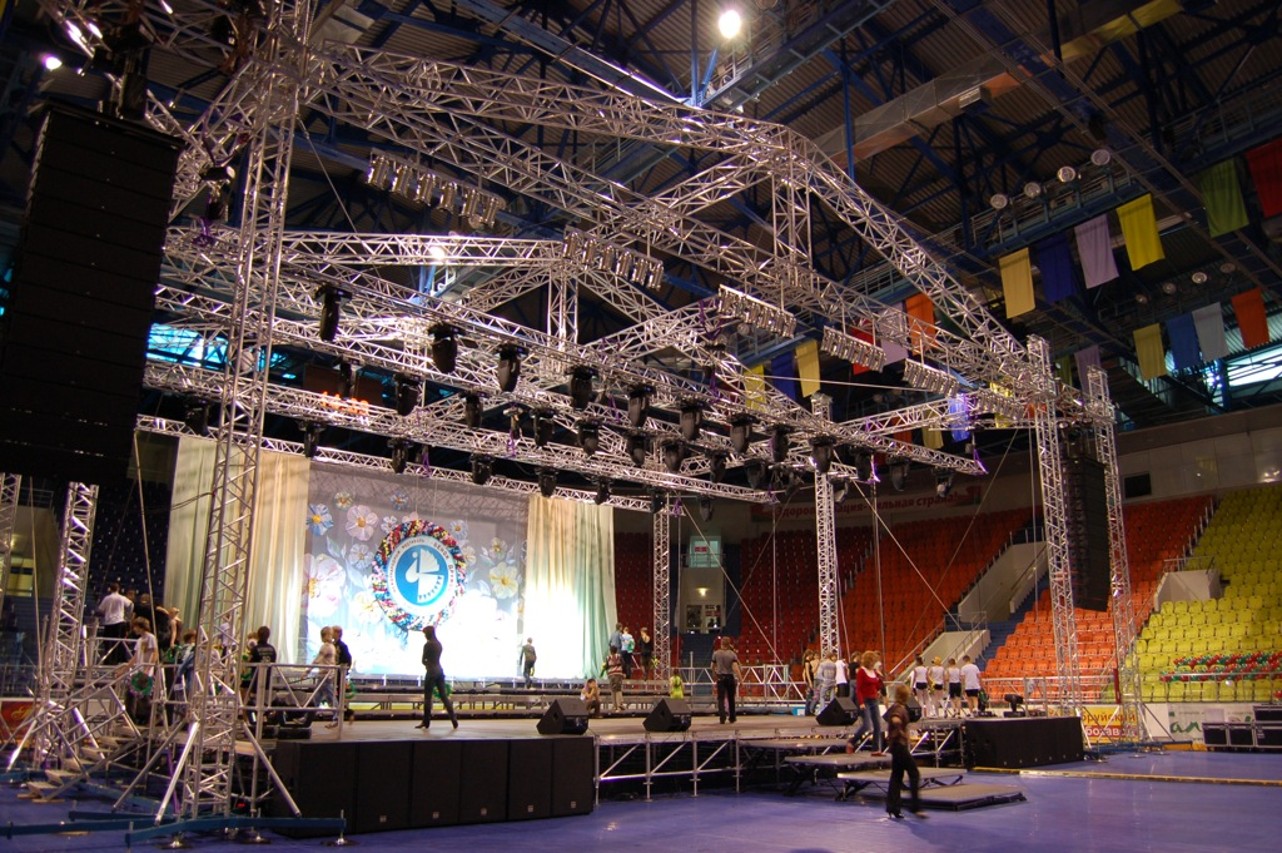

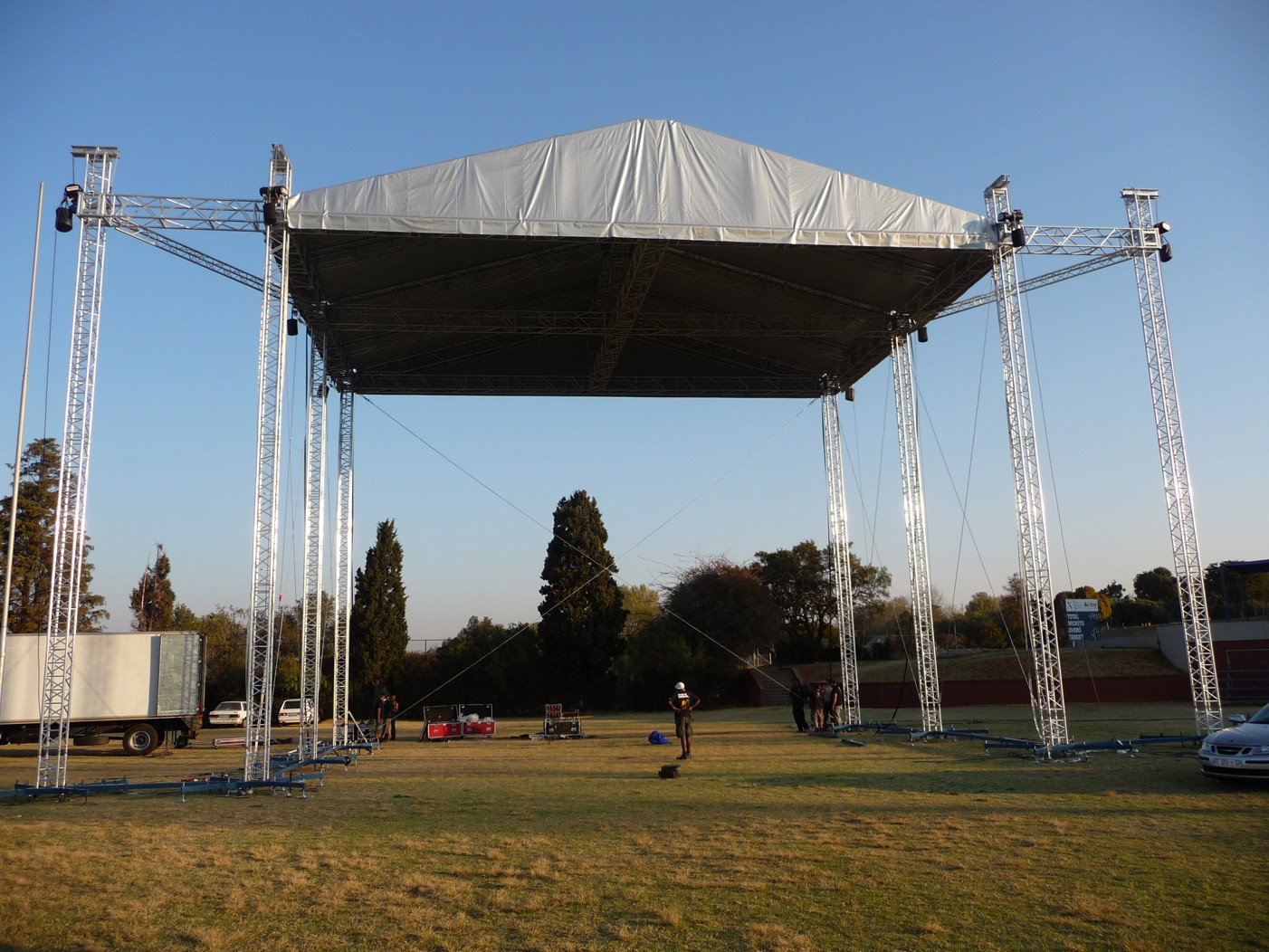

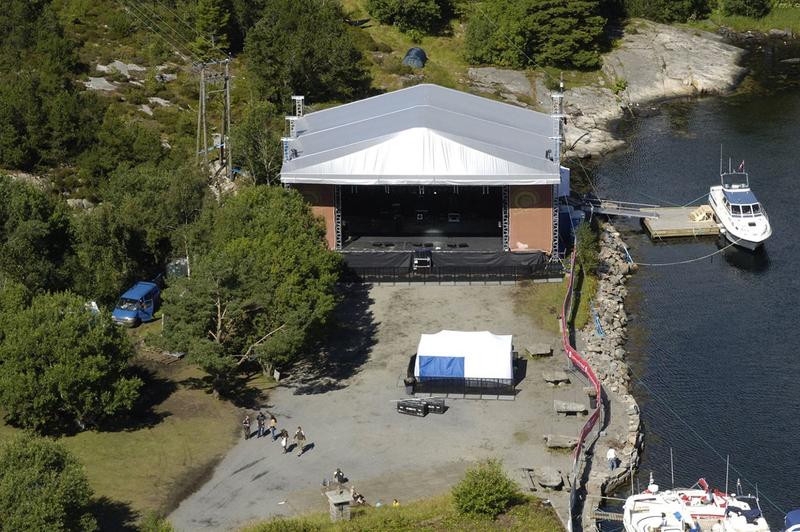

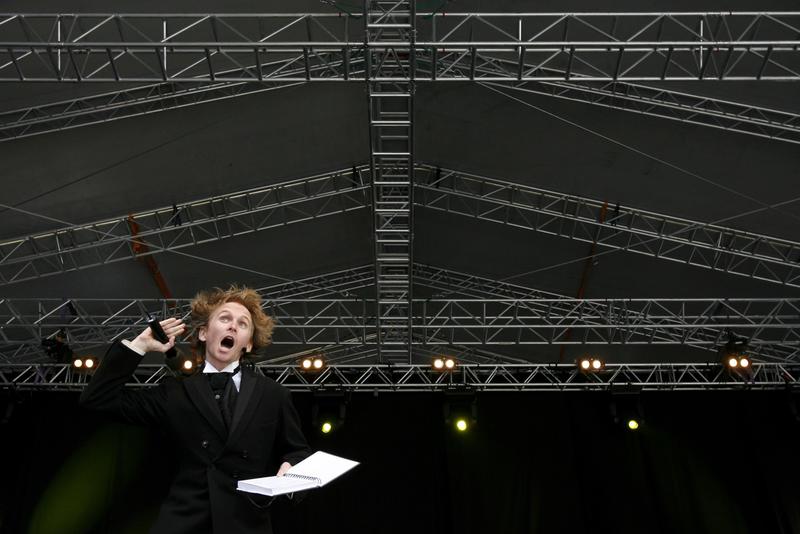

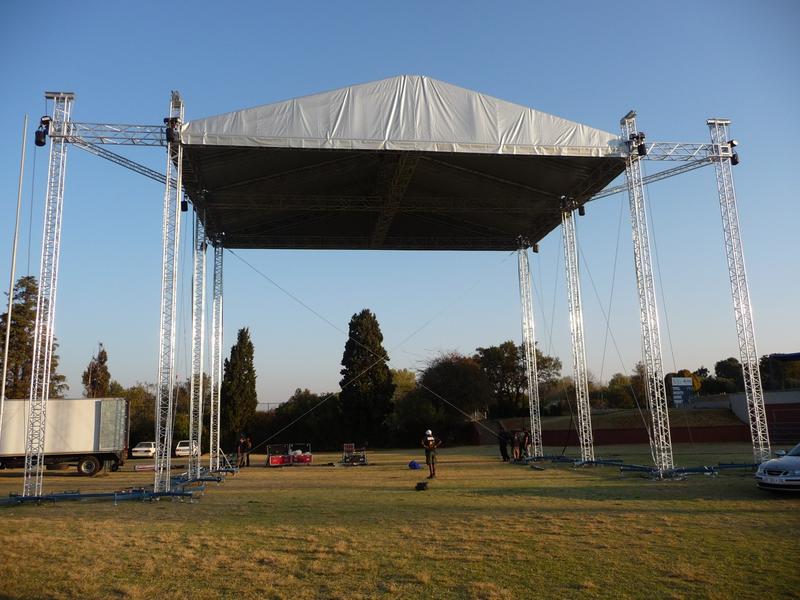

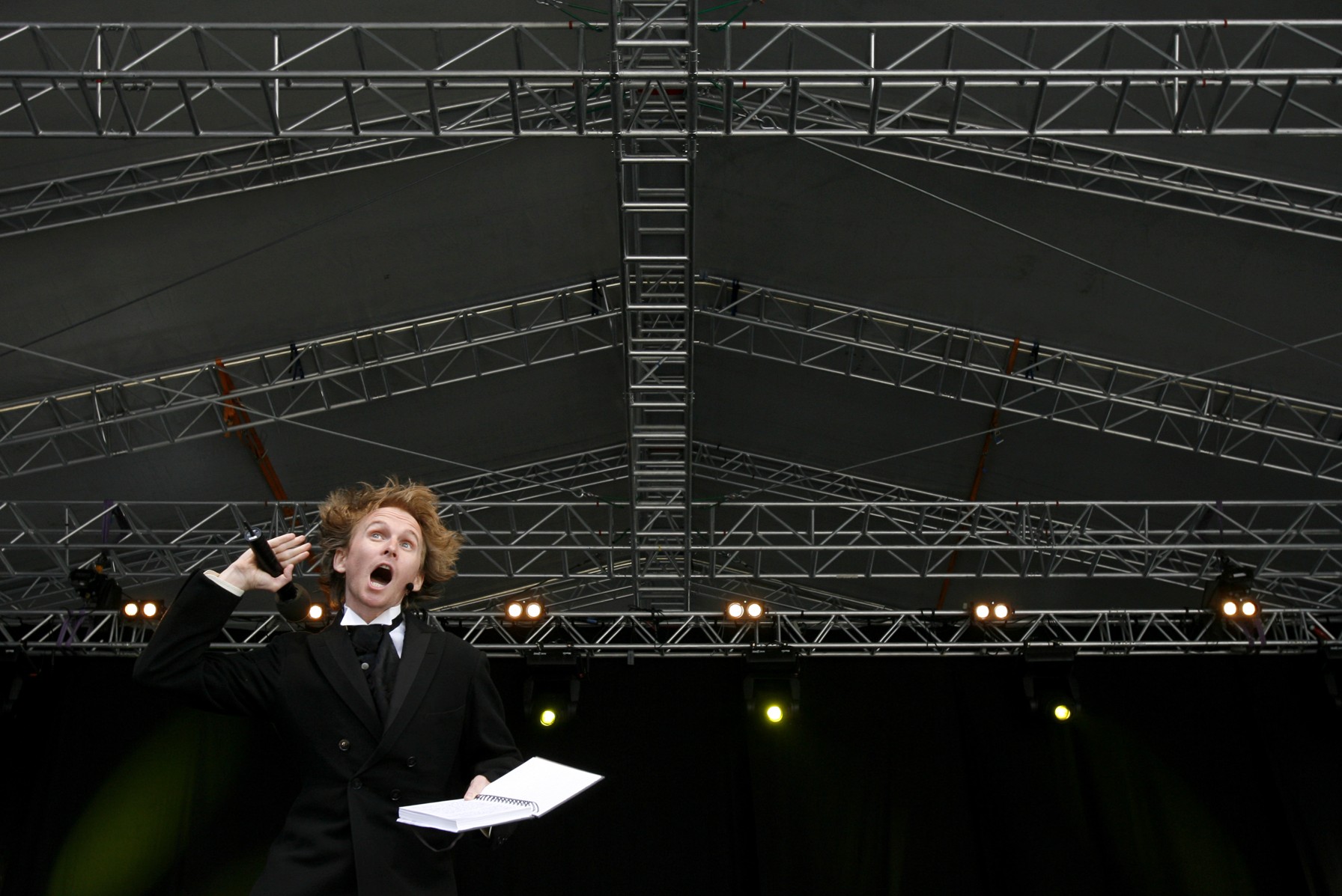

Photo Gallery
Download section
Beschreibung
MR3-Dachkonstruktionen – von Fachleuten gewählt für für Megakonzerte oder Festivals. Die Serie besticht durch außerordentliche Standfestigkeit, Stabilität und schnellen Aufbau. Das abgeschrägte Dach unterstützt die dynamische Bühnenkonstruktion und sorgt daneben für einen effizienten Regenwasserablauf. Rufen Sie an oder mailen Sie uns für mehr Informationen oder ein Angebot.
Hauptvorteile
MR3-Satteldach-Struktur für temporäre Veranstaltungen
MT2-Tower-basiert (bis zu 12,5 m Höhe) mit M520-Hauptraster
verschiedene Standardgrößen und optionale PA-Ausleger verfügbar
Schnellverbindung für zügigen, einfachen und sicheren Aufbau
komplett geliefert mit innenliegender Stahlseilverspannung und Verbindungsmaterial
umfassende statische Kennwerte und Aufbauanleitung erhältlich
PVC-Plane für Dach- und Seitenverkleidung in mehreren Farben erhältlich
in Tower integrierte Bühnenpodesterie verfügbar
Optionen für PA-Kragarm (PA-Wing) auf Anfrage
TECHNISCHE DATEN
Abmessungen
Bühnengröße
20x14 m
65,62x45,93 ft
18x14 m
59,06x45,93 ft
A
Innenbreite
20,53 m
67.34 ft
18,53 m
60.79 ft
B
Baubreite (ohne Sidewings)
23,15 m
75.95 ft
21,15 m
69.39 ft
C
Innentiefe
14,80 m
48.56 ft
14,80 m
48.56 ft
D
Bautiefe
16,65 m
54.63 ft
16,65 m
54.63 ft
E
Lichte Höhe
11,50 m
37.73 ft
11,50 m
37.73 ft
F
Bauhöhe
15,02 m
49.28 ft
15,02 m
49.28 ft
G
PA wing - Innenbreite
4,31 m
14.14 ft
4,31 m
14.14 ft
H
PA wing - Baubreite
4,71 m
15.45 ft
4,71 m
15.45 ft
BELASTBARKEIT
Nutzlast
Bühnengröße
20x14 m
65,62x45,93 ft
18x14 m
59,06x45,93 ft
Dachstruktur
Gleichmäßig verteilt (UDL)
7420 kg
16344 lbs
7791 kg
17161 lbs
Punktlast
7500 kg
16520 lbs
7875 kg
17346 lbs
PA wing
Mittige Punktlast (CPL)
1500 kg
3304 lbs
1500 kg
3304 lbs
* Exakte Positionen siehe Statische Berechnung
Operational specifications
Berechnungsgrundlagen
DIN EN 13814 (2005)
DIN 1055-4
DIN 4113
DIN 18800
Maschinen und Strukturen für Jahrmärkte und in Vergnügungsparks
Einwirkungen auf Tragwerke / Wind
Bemessung und Konstruktion von Aluminiumtragwerken
Bemessung und Konstruktion von Stahlbauten
• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen
Wind
Training empfohlen
Max.Windgeschwindigkeit
27,5m/s - 100km/h - 62mph Max. Böen (Windzone 1-3, gemäß DIN EN 1991-1-4/NA wobei vb0 < 27,5 m/s
17,8m/s - 64km/h - 40mph Max. Max. Böen
* Kalkulation berücksichtigt geschlossene Seitenplanen
* Bei höheren Windgeschwindigkeiten sind Seitenplanen und Lasten zu entfernen, da diese nicht berücksichtigt sind.
Ballast
Kann von 3900kg / 8590bs bis zu 10400kg / 22907lbs pro Tower variieren, abhängig von:
Freistehende oder miteinander verbundene Tower
• Beschaffenheit der Planen
• Eingebrachte Last, Verbundene Bühnenelemente, (Bühnenpodesterie kann unter bestimmten Voraussetzungen vom Ballast abgezogen werden)
• Materialkombination der Unterpallung zwischen Spindel und Untergrund
Plane & Seitenwände
B1 schwerentflammbare Plane auf Anfrage, Kederausführung
Außen: silbergrau; innen: schwarz. Weitere auf Anfrage
B1 schwerentflammbare Seitennetze in Übereinstimmung mit den neuesten Eurocodes auf Anfrage
Sonderanfertigungen
Sonderanfertigung wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage
TRANSPORTDATEN
Eigengewicht
Bühnengröße
20x14 m
65,62x45,93 ft
18x14 m
59,06x45,93 ft
* Exaktes Eigengewicht abhängig von der Konfiguration
7300 kg
16079 lbs
6980 kg
15374 lbs
Transportvolumen
* Verpackt in Kartonagen und Luftpolsterfolie
80 m3
2825 ft3
70 m3
2472 ft3
Left arrow
Right arrow
MR3

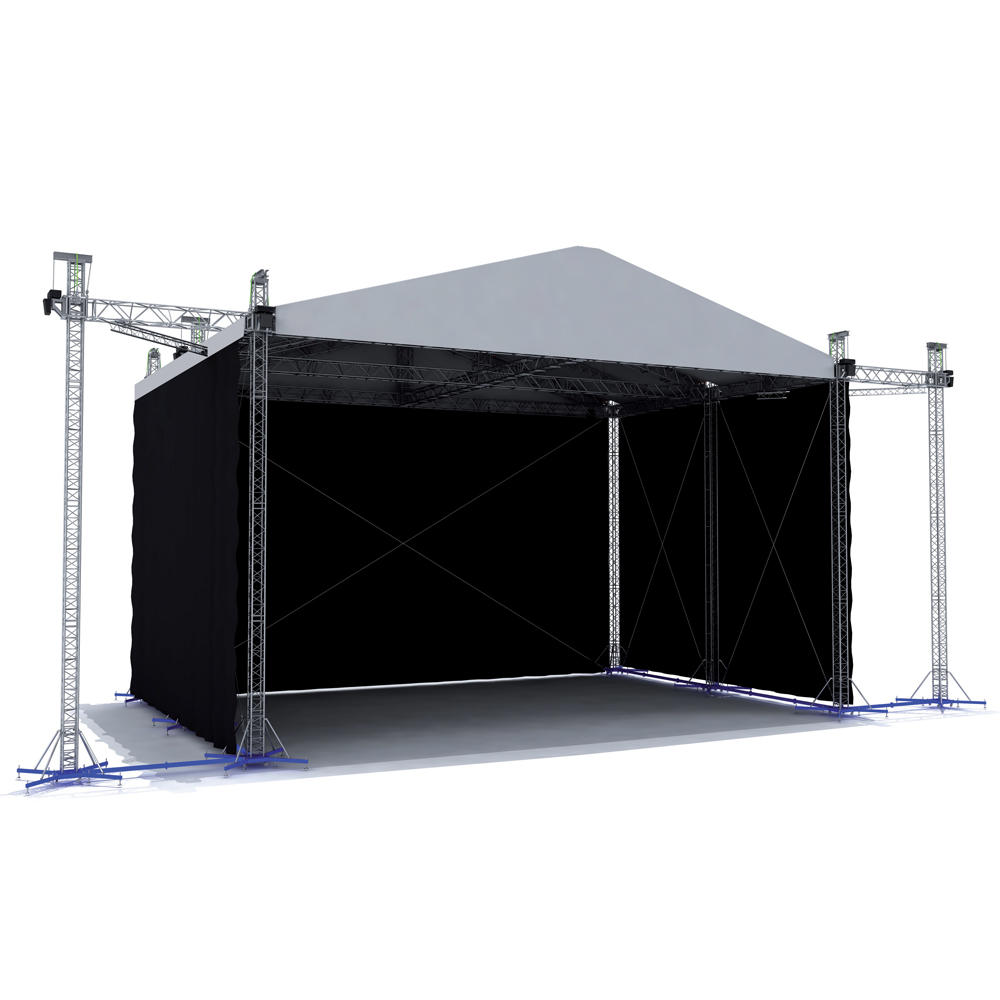

MR3 Satteldach (18x14m & 20x14m)
Die Wahl der Profis mit viel Platz, hoher Nutzlast und schneller Bauweise. Gute Wahl für Klassik-Konzerte und mittelgroße Festivals.
Code
MR3 20x14m, MR3 18x14m
Max. Stage Dimensions
20x14 m
Max. Clearance
15,02 m
Max. SWL
7420 kg
Wind Rating
64/100 km/h (in/out of service)
Contact Us
UK
+44 (0)1945 410700
USA
+1 800 411 0065
DE
+49 251 2024014-0
EU
+420 416 837 846
Erhalten Sie Angebot

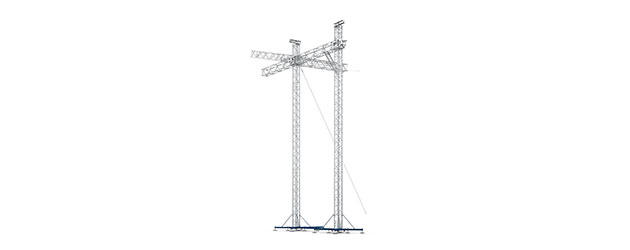

MR3 Kragdach
MR3 Sound Wings

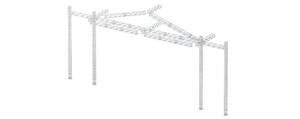

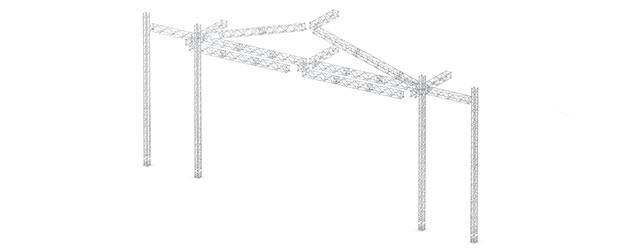

Bauteile Dachkonstruktion
