Produkte / Stahl-Traversen / S-M530 Quatro-Stahltraverse
Produkte

Detailed information

Beschreibung

Die Milos 530 Tower-Traverse im Format 530x530 mm besteht aus hochfesten Stahllegierungen und wurde für sehr große Groundsupports und Bühnenüberdachungen entwickelt. Sie vertragen ein Vielfaches an Belastung verglichen mit Aluminium-Traversen von ähnlicher Größe bei nur dem doppelten Gewicht. Die stabilen Endrahmen verfügen über allseitige Anschlussmöglichkeiten. Darüber hinaus kann der Tower durch das sowohl horizontale als auch diagonale Bracing einfach bestiegen werden. Sie ist wie alle unsere Stahltraversen mit Doppelgabelverbindern, verzinkten Trusspins und einem schlagfesten schwarzen Lack ausgestattet.


Hauptvorteile

  • Verwendung von speziellen hochfesten Stahllegierungen
  • Orientierungsfreie Anordnung der Gabelverbinder zur einfachen Montage
  • Außerordentlich erhöhte Belastbarkeit im Vergleich zu marktüblichen Aluminium-Traversen mit ähnlichen Abmessungen
  • Optimales Verhältnis aus Gewicht und Tragfähigkeit
  • Verbolzte Gabelverbinder für erhöhte Festigkeit
  • Mattschwarze schlagfeste Industrielackierung
  • Endstreben mit 22 mm Bohrungen für seitliche Anschlüsse
Standard lengths and weights available
Lengths 1 m 2 m 2.5 m 3 m 4 m 5 m 6 m
Weights 80.70 kg 118.60 kg 136.70 kg 156.20 kg 204.60 kg 231.80 kg 258.00 kg

Loading chart
Span 5 m 10 m 15 m 20 m 25 m 31 m 35 m
Point load 11655 kg 7021 kg 4474 kg 3139 kg 2288 kg 1577 kg 1210 kg
Deflection 9 mm 47 mm 107 mm 194 mm 311 mm 498 mm 655 mm
Two point load 5825 kg 5265 kg 3356 kg 2354 kg 1716 kg 1183 kg 908 kg
Deflection 8 mm 59 mm 133 mm 238 mm 374 mm 581 mm 746 mm
Three point load 3885 kg 3510 kg 2237 kg 1570 kg 1144 kg 789 kg 605 kg
Deflection 7 mm 55 mm 125 mm 224 mm 354 mm 554 mm 716 mm
Four point load 2914 kg 2852 kg 1864 kg 1308 kg 954 kg 657 kg 504 kg
Deflection 7 mm 57 mm 131 mm 235 mm 370 mm 576 mm 740 mm
Distributed load 2331 kg 1141 kg 597 kg 314 kg 183 kg 102 kg 69 kg
Deflection 6 mm 47 mm 130 mm 233 mm 368 mm 573 mm 737 mm

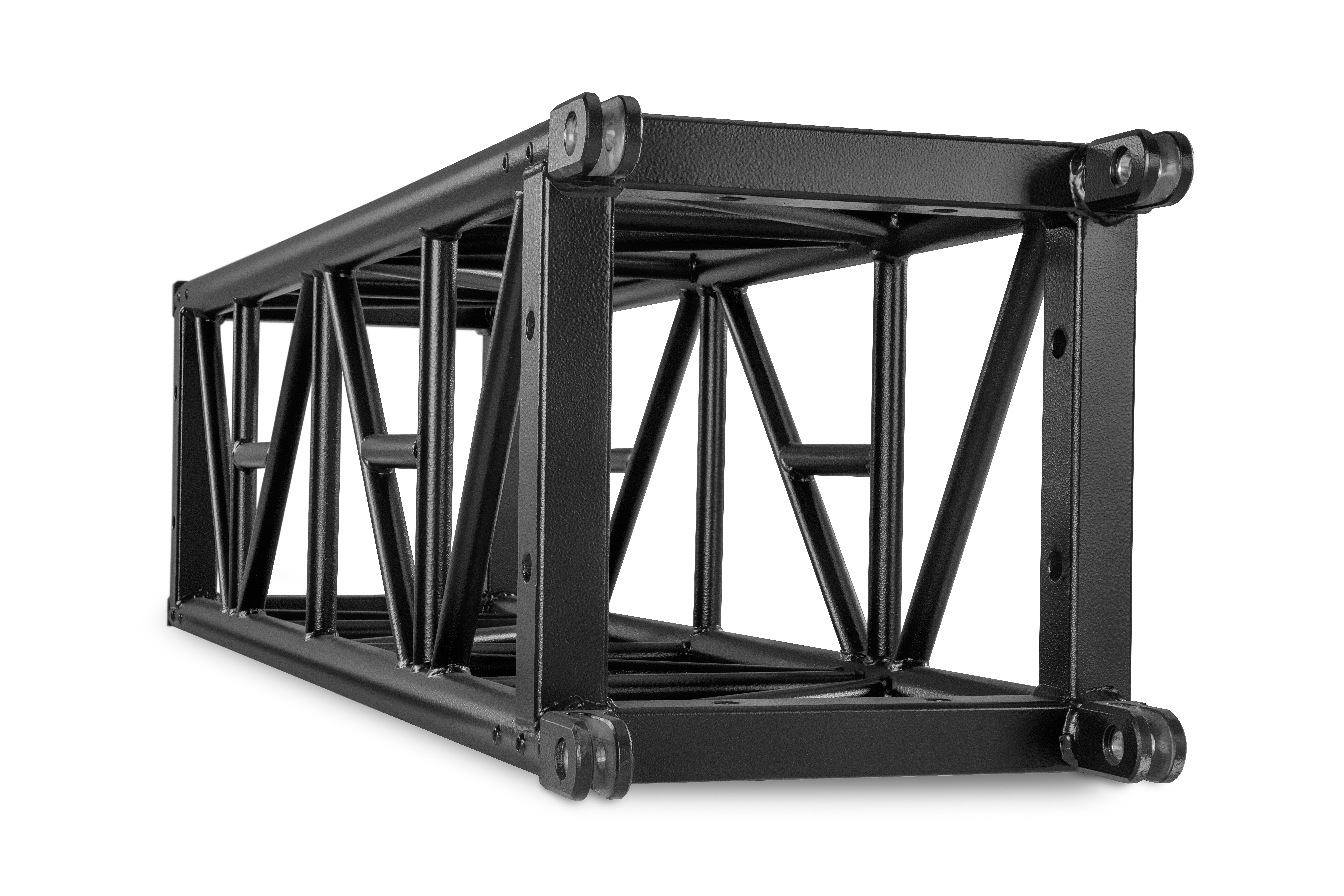

S-M530 Quatro-Stahltraverse

Mit unseren 530 mm-Tower-Traversen können Sie sehr große Lasten sehr hoch tragen!
Code
S-QTPT
Width
530 mm
Height
530 mm
Main Tube
60.3 x 4 mm
Braces
33.7 x 4 mm
Span
35 m
Self Weight
52 kg/m (for 3m piece)
S-M530 Quatro-Stahltraverse
