Beschreibung

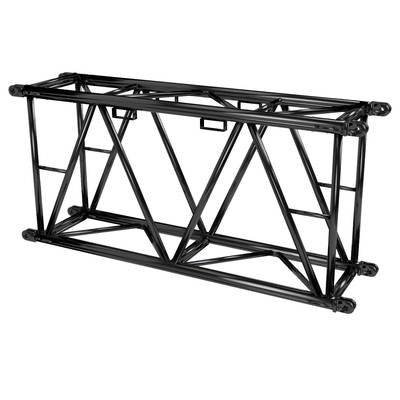

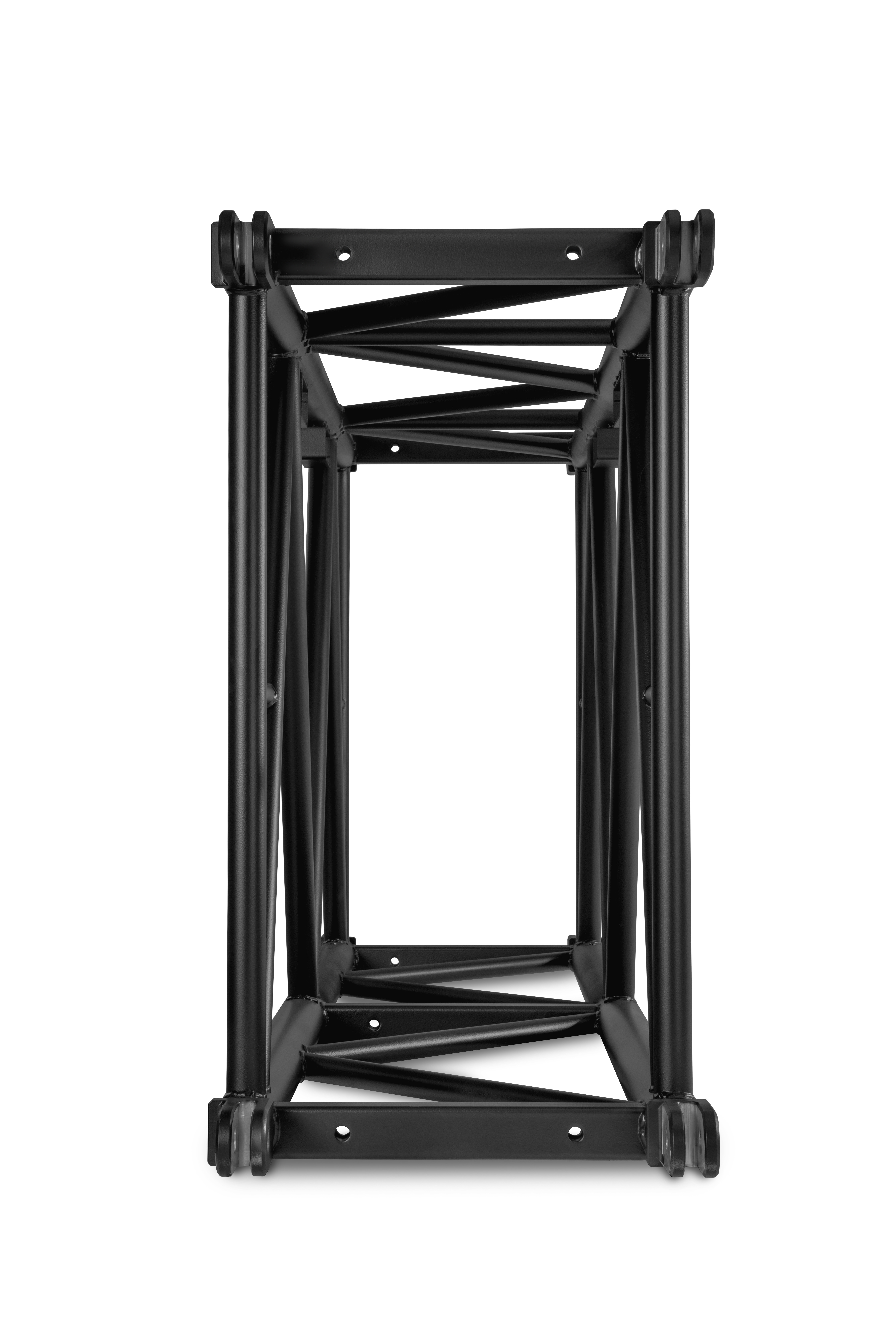

Die rechteckige Milos 1450 Traversen im Format 1450 x 770 mm wird aus speziellen ultra-hochfesten Stahllegierungen gefertigt. Sie trägt im Vergleich zu Aluminiumtraversen gleicher Größe die 2,2-fache Last. Sie verfügt über Anschlussmöglichkeiten in den Endrahmen, Druckrohre in den für das Anschlagen signifikanten Punkten und über zusätzliche als Kletterhilfe nutzbare Rohre. Außerdem ermöglicht der Fachwerkverlauf das Einschieben von Querträgern.

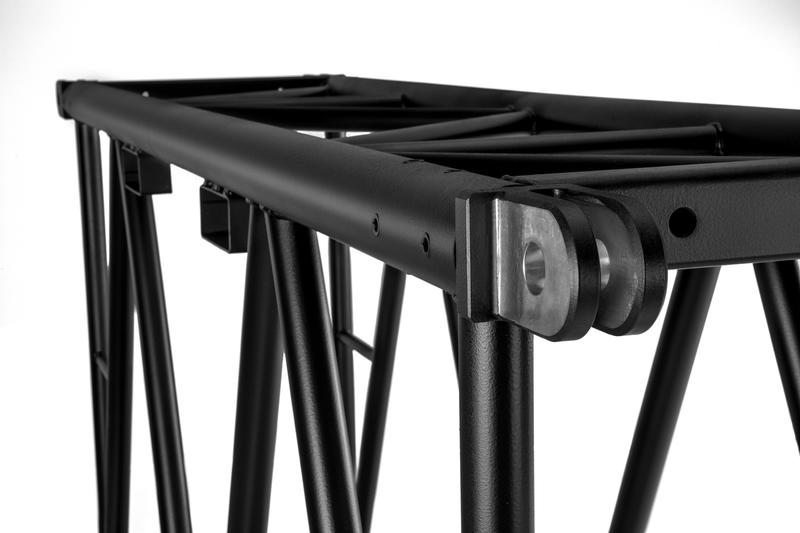

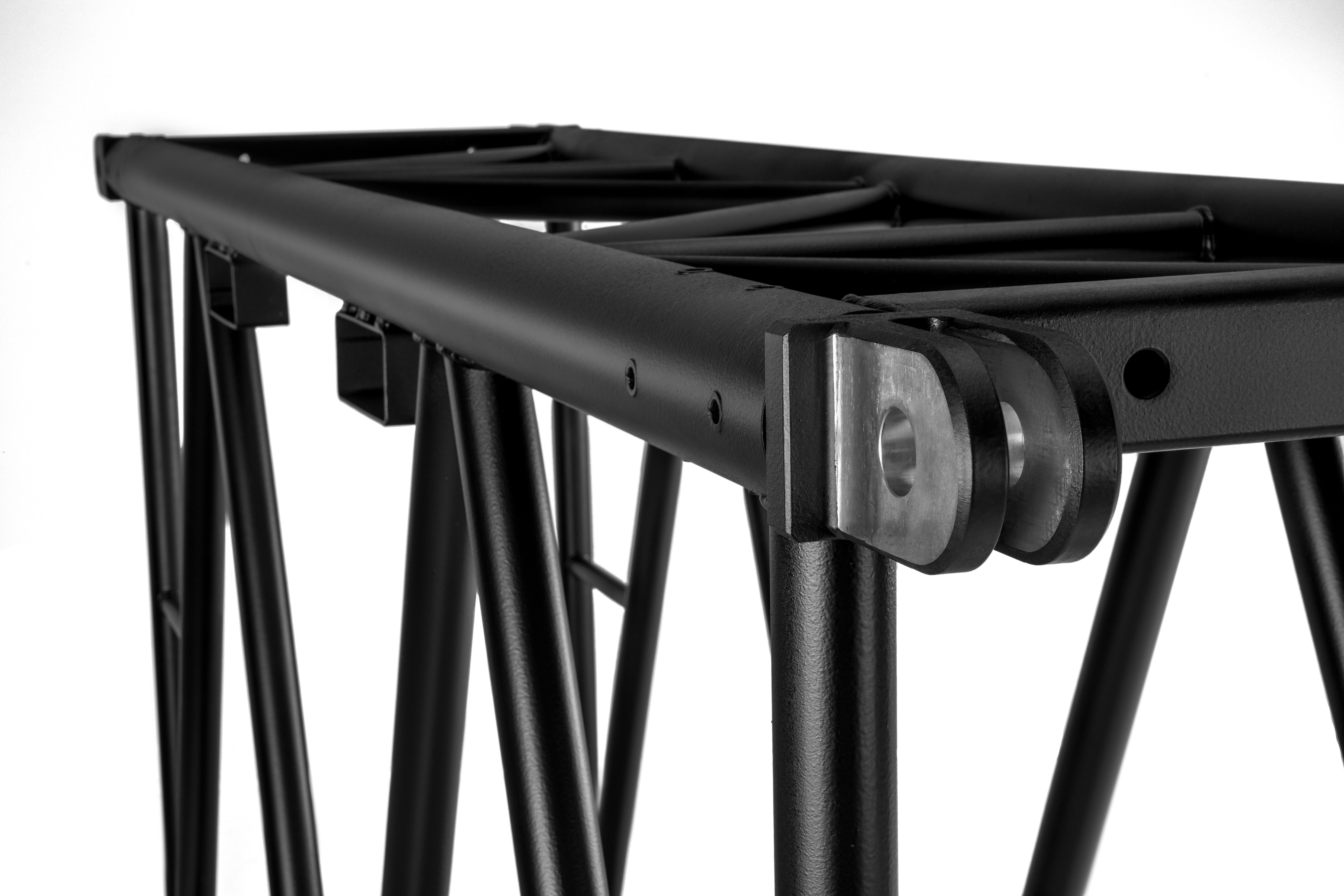

Wie alle unsere Stahltraversen verfügen sie über Doppelgabelverbinder, verzinkte Trusspins und sind mit einem schlagfesten schwarzen Lack versehen.






Hauptvorteile

  • Verwendung von speziellen hochfesten Stahllegierungen
  • Der Fachwerkverlauf ermöglicht das Einschieben von Querträgern
  • Druckrohre in den für das Anschlagen signifikanten Punkten
  • Kletterhilfen an den Seiten
  • Orientierungsfreie Anordnung der Gabelverbinder zur einfachen Montage
  • Außerordentlich erhöhte Belastbarkeit im Vergleich zu marktüblichen Aluminium-Traversen mit ähnlichen Abmessungen
  • Optimales Verhältnis aus Gewicht und Tragfähigkeit

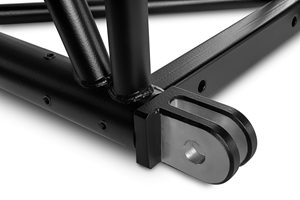

  • Verbolzte Gabelverbinder für erhöhte Festigkeit

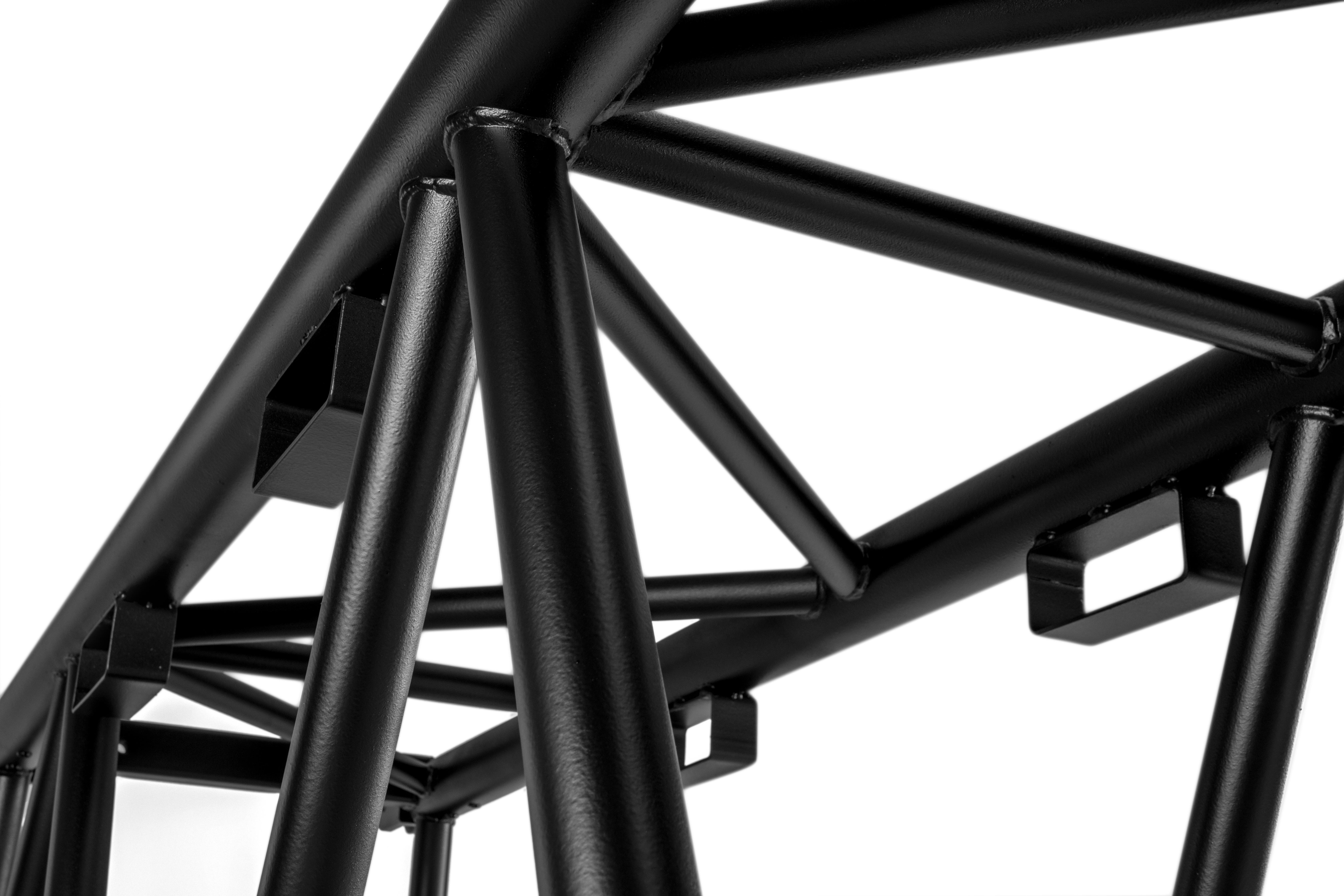

  • Integrierte Gabelstapler-Hebepunkte
  • Mattschwarze schlagfeste Industrielackierung
  • Optimierter Fachwerkverlauf um Querstrecken einschieben zu können.
  • Endstreben mit 22 mm Bohrungen für weitere Anschlüsse
Standard lengths and weights available
Lengths 1 m 2 m 2.5 m 3 m 4 m 5 m 6 m
Weights 224.40kg 288.60 kg 310.50 kg 375.30 kg 459.30 kg 526.50 kg 593.70 kg

Loading chart
Span 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Point load 30379 kg 22272 kg 17291 kg 13873 kg 11348 kg 9381 kg 7786 kg 6452 kg
Deflection 47 mm 85 mm 134 mm 195 mm 269 mm 358 mm 462 mm 582 mm
Two point load 21123 kg 16704 kg 12968 kg 10405 kg 8511 kg 7036 kg 5840 kg 4839 kg
Deflection 56 mm 107 mm 167 mm 241 mm 329 mm 432 mm 549 mm 681 mm
Three point load 14082 kg 11136 kg 8646 kg 6937 kg 5674 kg 4691 kg 3893 kg 3226 kg
Deflection 52 mm 99 mm 156 mm 226 mm 310 mm 408 mm 520 mm 649 mm
Four point load 10561 kg 9280 kg 7205 kg 5780 kg 4728 kg 3909 kg 3244 kg 2688 kg
Deflection 50 mm 105 mm 165 mm 238 mm 325 mm 427 mm 543 mm 675 mm
Distributed load 2816 kg 2083 kg 1383 kg 925 kg 648 kg 469 kg 346 kg 258 kg
Deflection 41 mm 98 mm 164 mm 236 mm 323 mm 424 mm 540 mm 671 mm

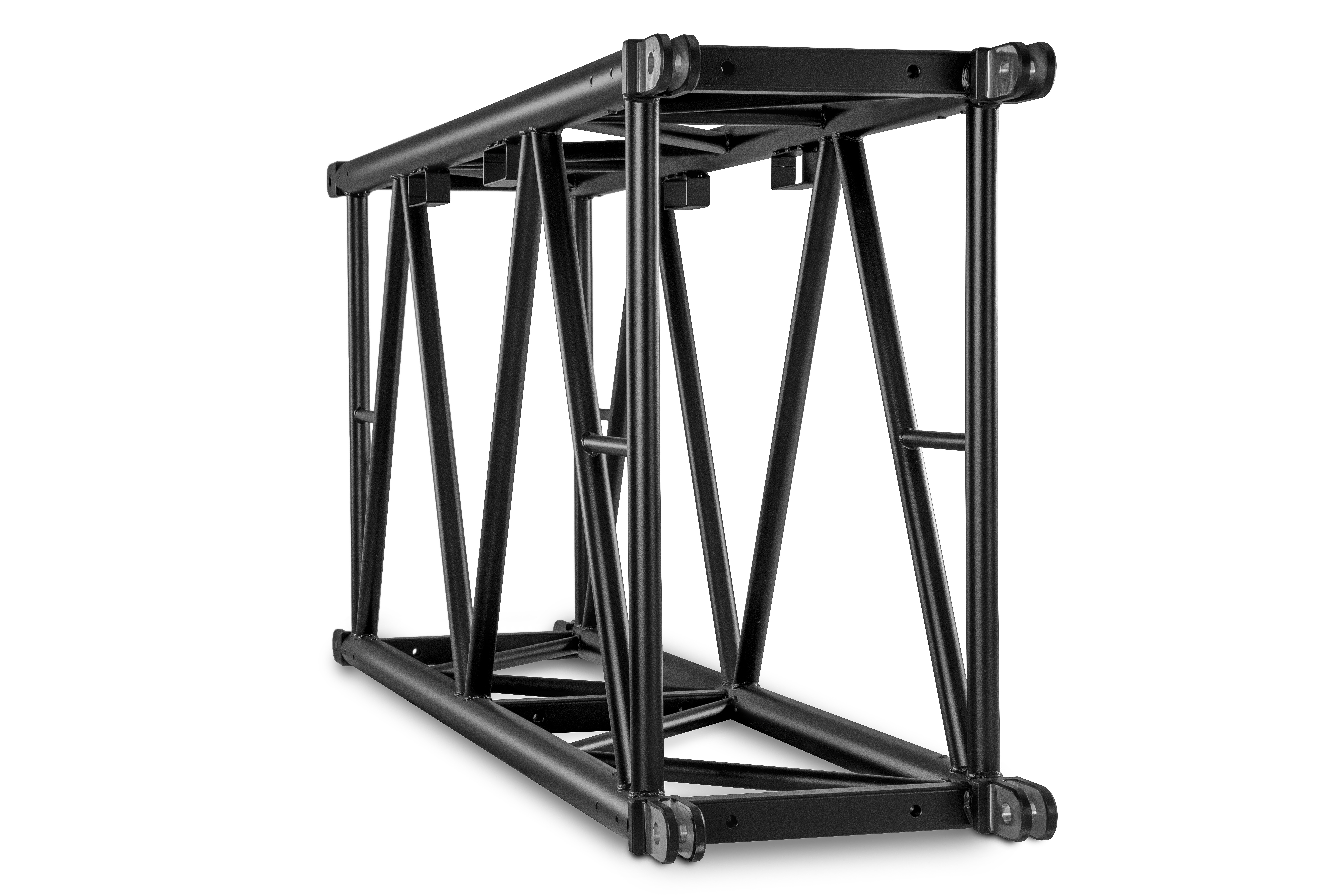

S-M1450 Rechteckige Stahltraverse

Rechteckige Stahl-Traversen für die anspruchsvollsten Projekte
Code
S-RTW
Width
770 mm
Height
1450 mm
Main Tube
101.6 x 4 mm
Braces
60.3 x 4 mm / 48.3. x 3 mm
Span
50 m
Self Weight
126 kg/m (for 3 m piece)
