Detailed information

Hauptvorteile

  • kompakter Tower-basierter LED-Systemrahmen mit integrierter Ballastierung
  • MT1-Tower mit zentraler M390-Haupttraverse und Stabilisierungskonstruktion aus M290
  • freies Sichtfeld für das Publikum
  • betrieben mit Hand- oder Elektrokettenzug (EXE Kettenzug empfohlen)
  • Schnellverbindung für zügigen, einfachen und sicheren Aufbau
  • umfassende statische Kennwerte und Aufbauanleitung erhältlich
  • Vordach/Kragarme für Line Arrays
TECHNISCHE DATEN
Abmessungen   LED-Display-Größe 6x4 m 19,70x13,10 ft
A Innenbreite 6,65 m 21.82 ft
B Baubreite 9,39 m 30.81 ft
C Bautiefe 4,48 m 14.70 ft
D Lichte Höhe 7,08 m 23.23 ft
E Bauhöhe 8,03 m 26.35 ft
F PA Außleger 1,07 m 3.51 ft

BELASTBARKEIT
Nutzlast   LED-Display-Größe 6x4 m 19,70x13,10 ft
LED Display 6x gleichmäßige Punktlasten 250 kg 551 lbs
  Max. Nutzlast 1500 kg 3306 lbs
PA Punktlast 250 kg 551 lbs
* Exakte Positionen siehe Statische Berechnung

ANGABEN ZUM BETRIEB
Berechnungsgrundlagen DIN EN 13814 (2012)

DIN EN 1991 / Eurocode 1
DIN EN 1999 / Eurocode 9
DIN EN 1993 / Eurocode 3
Maschinen und Strukturen für Jahrmärkte und
in Vergnügungsparks
Einwirkungen auf Tragwerke
Bemessung und Konstruktion von Aluminiumtragwerken
Bemessung und Konstruktion von Stahlbauten
• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen.
Wind Außer Betrieb

In Betrieb
27,5m/s - 100km/h - 62mphMax. Böen (Windzone 1-2, gemäß DIN EN 1991-1-4/NA)
17,8m/s - 64km/h - 40mph Max. Böen
* Beim Überschreiten der Windgeschwindigkeit sind das Display und die PA abzulassen und gegen Umkippen zu sichern.
Das Schwingen des Displays aufgrund der Windeinwirkung muß verhindert werden.

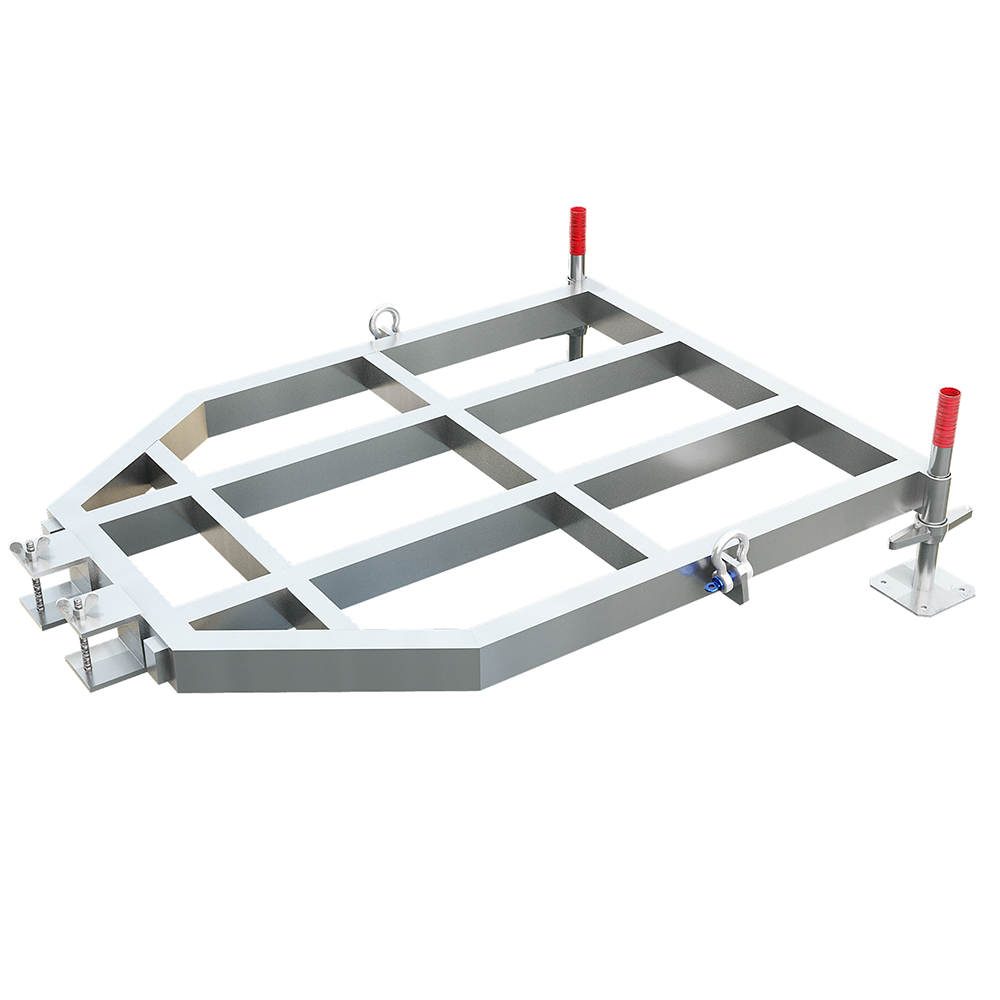

Ballast 2x 900kg / 1982lbs an der Rückseite der Quertraverse nächstmöglich zu den Seiten
Wenn das Display-Eigengewicht unter 1500kg / 3306lbs liegt, muss zusätzlich mit 50% der Differenz an den Front
Towern ballastiert werden.
Sonderanfertigungen Sonderanfertigungen wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage
Besprechen Sie Ihre Displaygröße, Nutzlast und Anschlagarten immer mit Milos für Ihre Konfiguration.

TRANSPORTDATEN
Eigengewicht LED-Display-Größe 6x4 m 19,70x13,10 ft
* Exaktes Eigengewicht abhängig von der Konfiguration 652 kg 1436 lbs
Transportvolumen * Verpackt in Kartonagen und Luftpolsterfolie 8 m3 282 ft3

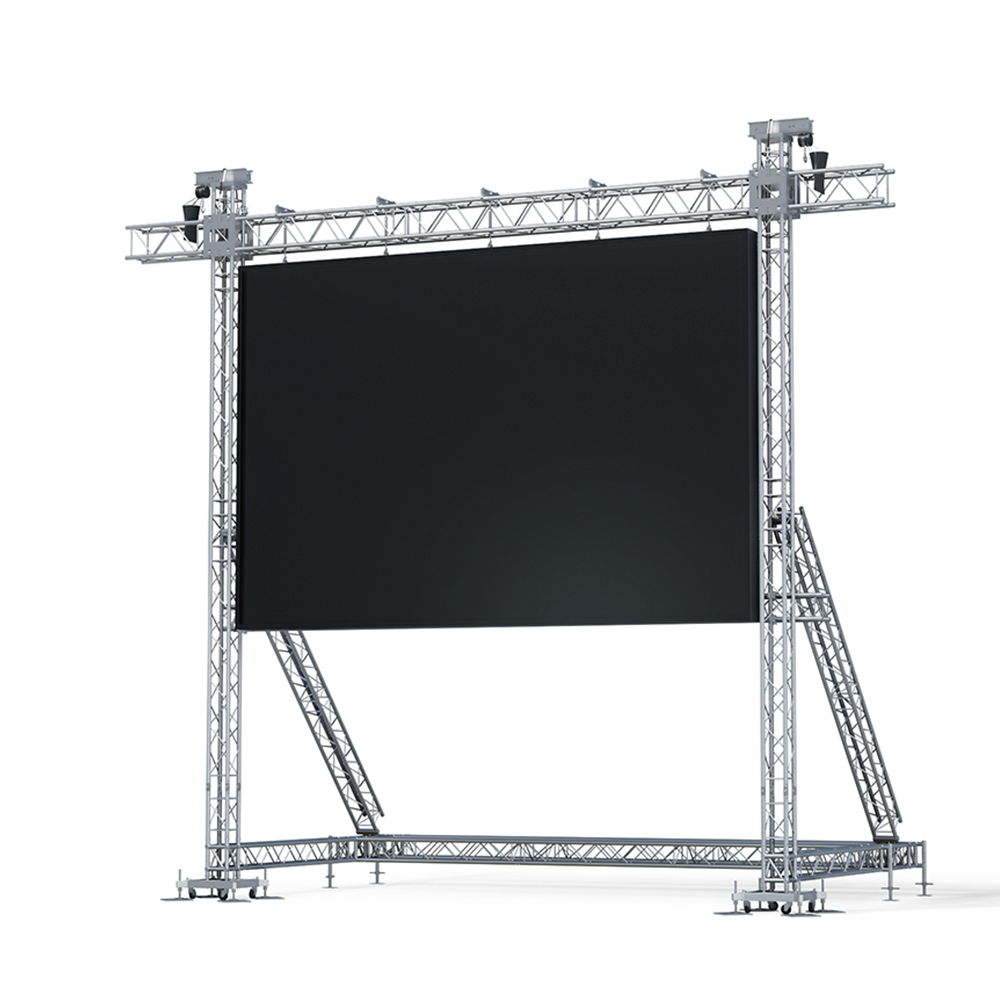

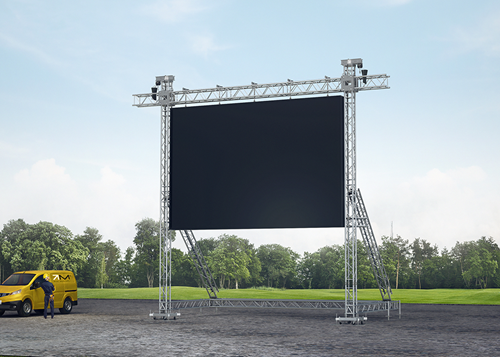

LSG0 LED Display Konstruktionen

Kompakte LED-Bildschirm-Tragkonstruktion mit integrierter Ballastplattform für eine schnelle, einfache und sichere Montage.

Available colors:
Code
LSG0 6x4m
Self Weight
652 kg
LSG0  LED Display Konstruktionen
LSG0  LED Display Konstruktionen
