Hauptvorteile

MT-Tower-basierter LED-Systemrahmen
große Auswahl an Systemoptionen passend auch für spezielle Größen- und Gewichtsanforderungen der Screens
Tower (MT1 ) mit Elektro- oder Handkettenzug
EXE Kettenzug empfohlen
Schnellverbindung für zügigen, einfachen und sicheren Aufbau
Befestigungspunkte für Abspannseile zur zusätzlichen Stabilisierung
günstigstes erhältliches LSG-Konzept

TECHNISCHE DATEN
Abmessungen		LED-Display-Größe	8x4,5 m	26,24x14,76 ft	6,40x4,50 m	21,00x14,76 ft	6x4 m	19,70x13,10 ft
	A	Innenbreite	9,32 m	30.57 ft	7,32 m	24.01 ft	7,15 m	23.45 ft
	B	Bautiefe	2,23 m	7.32 ft	2,23 m	7.32 ft	2,05 m	6.72 ft
	C	Baubreite inkl. Abspannungen	19,75 m	64.80 ft	15,25 m	50.04 ft	15,25 m	50.02 ft
	D	Bautiefe inkl. Abspannungen	16,10 m	52.82 ft	12,40 m	40.68 ft	12,40 m	40.67 ft
	E	Lichte Höhe	8,02 m	26.31 ft	6,54 m	21.46 ft	7,89 m	25.88 ft
	F	Bauhöhe	9,67 m	31.72 ft	8,26 m	27.09 ft	8,04 m	26.37 ft

BELASTBARKEIT
Nutzlast		LED Display Größe	8x4,5 m	26,24x14,76 ft	6,40x4,50 m	21,00x14,76 ft	6x4 m	19,70x13,10 ft
	LED Display	4x point loads equally divided	550 Kg	1212 lbs	625 Kg	1377 lbs	250Kg	551 lbs
		Max. total load	1700 Kg	3747 lbs	2500 Kg	5511 lbs	1000 Kg	2205 lbs
	* Exakte Positionen siehe Statische Berechnung

ANGABEN ZUM BETRIEB
Berechnungsgrundlagen	DIN EN 13814 (2005) DIN 1055-4 DIN 4113 DIN 18800	Maschinen und Strukturen für Jahrmärkte und in Vergnügungsparks Einwirkungen auf Tragwerke / wind Aluminiumkonstruktionen unter vorwiegend ruhender Belastung Stahlbauten
Berechnungsgrundlagen	• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen.
Wind	Max. Windgeschwindigkeit mit Display	28m/s - 100km/h - 62mphMax. Böen (wind zone 1-2, gemäß DIN EN 1991-1-4/NA)
Wind	* Das Display muss gegen Pendeln durch eine Verspannung am unteren Ende des Displays gesichert werden.

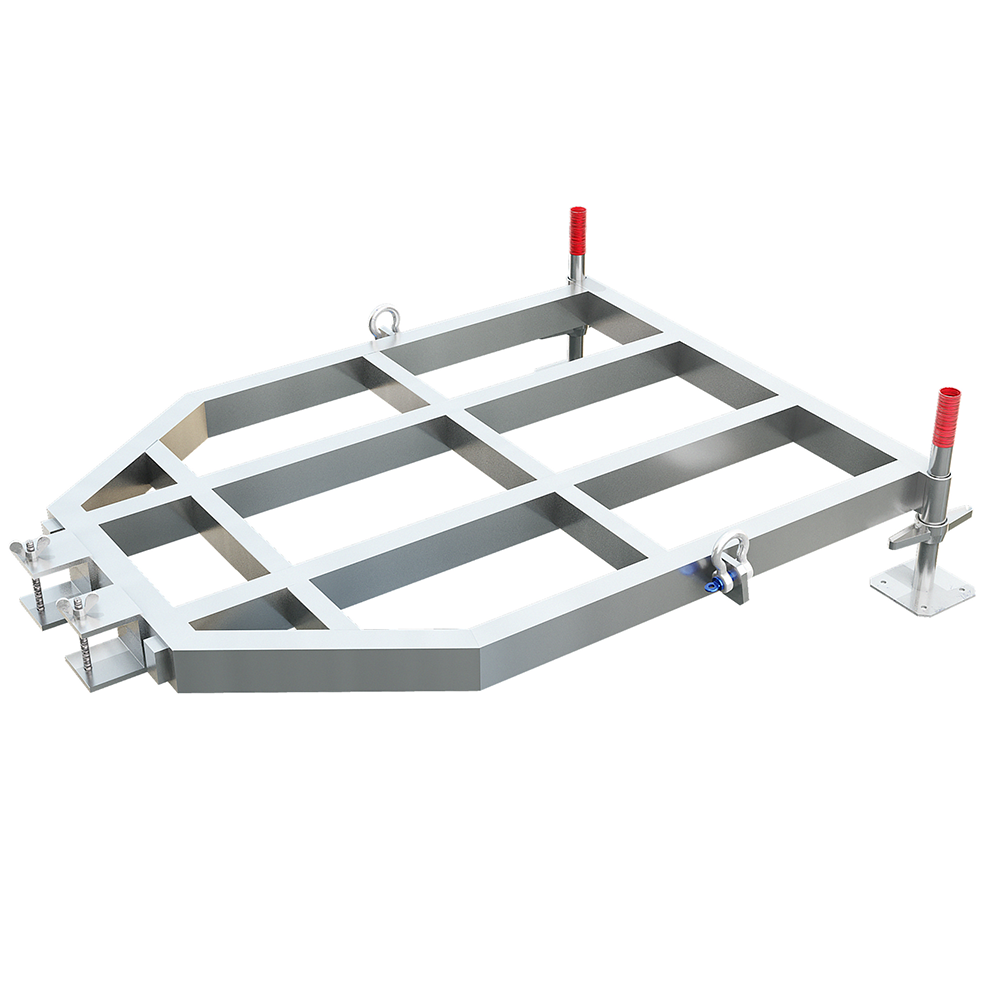

Ballast	4x 2160kg / 4757lbs jeweils am Ende der Ausleger * Basierend auf Spindeln mit Holz / Gummiunterlagen auf Asphalt
Sonderanfertigungen	Sonderanfertigungen wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage Besprechen Sie Ihre Displaygröße, Nutzlast und Anschlagarten immer mit Milos für Ihre Konfiguration.

TRANSPORTDATEN
Eigengewicht	LED-Display-Größe	8x4,5 m	26,24x14,76 ft	6,40x4,50 m	21,00x14,76 ft	6x4 m	19,70x13,10 ft
Eigengewicht	* Exaktes Eigengewicht abhängig von der Konfiguration	850 kg	1874 lbs	485 kg	1068 lbs	355 kg	783 lbs
Transportvolumen	* Verpackt in Kartonagen und Luftpolsterfolie	8 m3	282 ft3	6 m3	212 ft3	5 m3	176 ft3

LSG1

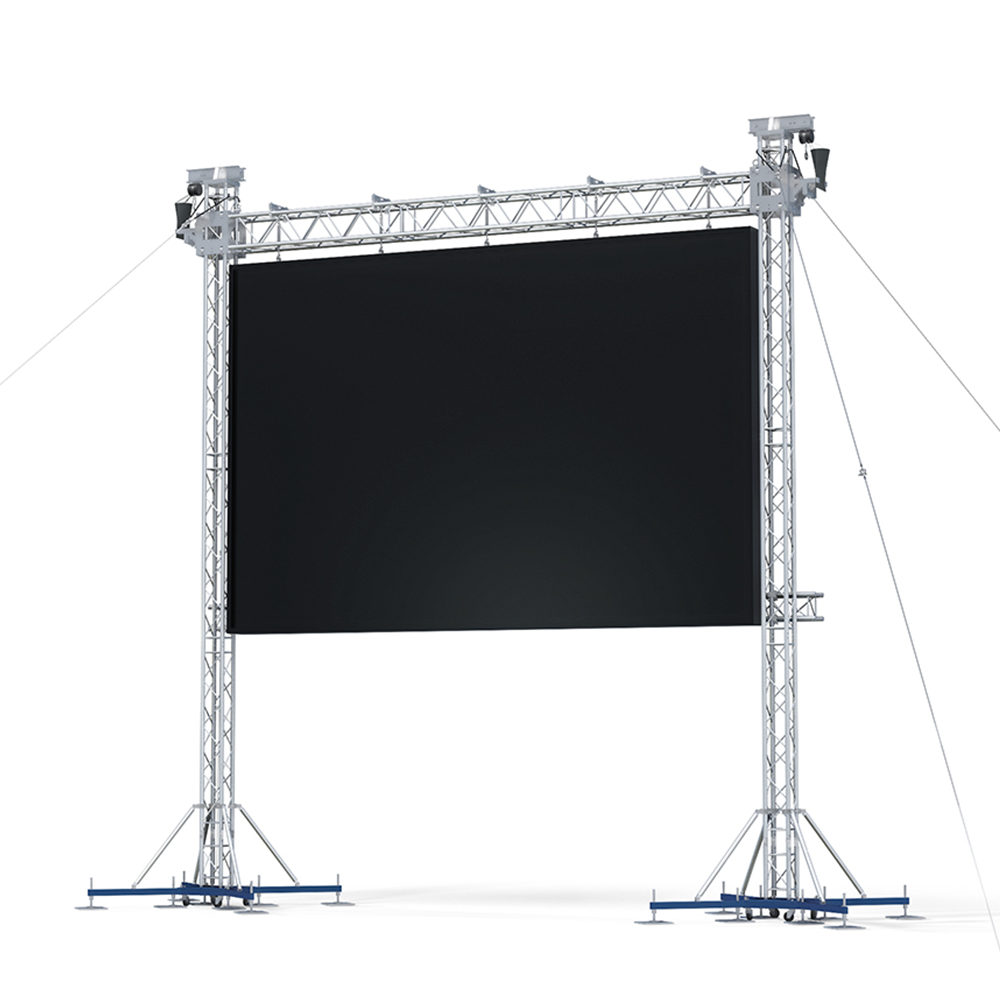

LSG1 LED Display Konstruktionen

Kompakte LED-Bildschirm-Tragkonstruktion für eine schnelle, einfache und sichere Montage. Große Auswahl an Optionen, um sich an die jeweilige Bildschirmgröße und das Gewicht anzupassen.

Available colors:

Code: LSG1 8x4,5m, LSG1 6,4x4,5m, LSG1 6x4m

Self Weight: 850 kg
