Detailed information

Hauptvorteile

  • freistehender MT-Tower-basierter LED-Systemrahmen
  • große Auswahl an Systemoptionen passend auch für spezielle Größen- und Gewichtsanforderungen der Screens
  • Tower (MT1) mit Hand- oder Elektrokettenzug (EXE Kettenzug empfohlen)
  • Spindelfüße zur schnellen und einfachen Nivellierung
  • Schnellverbindung für zügigen, einfachen und sicheren Aufbau
  • Stabilisierung mittels Stahlseilabspannungen
TECHNISCHE DATEN
Abmessungen   LED-Display-Größe 6x4 m 19,70x13,10 ft
A Innenbreite 7,36 m 24.15 ft
B Baubreite 8,50 m 27.89 ft
C Bautiefe 6,83 m 22.41 ft
D Lichte Höhe 6,86 m 22.51 ft
E Bauhöhe 8,52 m 27.95 ft

BELASTBARKEIT
Nutzlast   LED-Display-Größe 6x4 m 19,70x13,10 ft
LED Display 6x gleichmäßige Punktlasten 416 kg 916 lbs
  3x gleichmäßige Punktlasten 833 kg 1835 lbs
  Max. Nutzlast 2500 kg 5511 lbs
* exakte Positionen siehe Statische Berechnung

ANGABEN ZUM BETRIEB
Berechnungsgrundlagen DIN EN 13814 (2005)

DIN 1055-4
DIN 4113
DIN 18800
Maschinen und Strukturen für Jahrmärkte und in Vergnügungsparks
Einwirkungen auf Tragwerke / wind
Bemessung und Konstruktion von Aluminiumtragwerken
Bemessung und Konstruktion von Stahlbauten
• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen.
Wind Max. Windgeschwindigkeit mit Display 28m/s - 100km/h - 63mph Max. Böen (Windzone 1-3, gemäß DIN EN 1991-1-4/NA)
* Das Display muss gegen Pendeln durch eine Verspannung am unteren Ende des Displays gesichert werden.
Ballast 4x 1700kg / 3744lbs jeweils am Ende der Ausleger
Basierend auf Spindeln mit Holz / Gummiunterlagen auf Asphalt
Sonderanfertigungen Sonderanfertigungen wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage
Basierend auf Spindeln mit Holz / Gummiunterlagen auf Asphalt

TRANSPORTDATEN
Eigengewicht LED-Display-Größe 6x4 m 19,70x13,10 ft
* Exaktes Eigengewicht ab-hängig von der Konfiguration 750 kg 1652 lbs
Transportvolumen * Verpackt in Kartonagen und Luftpolsterfolie 6 m3 212 ft3

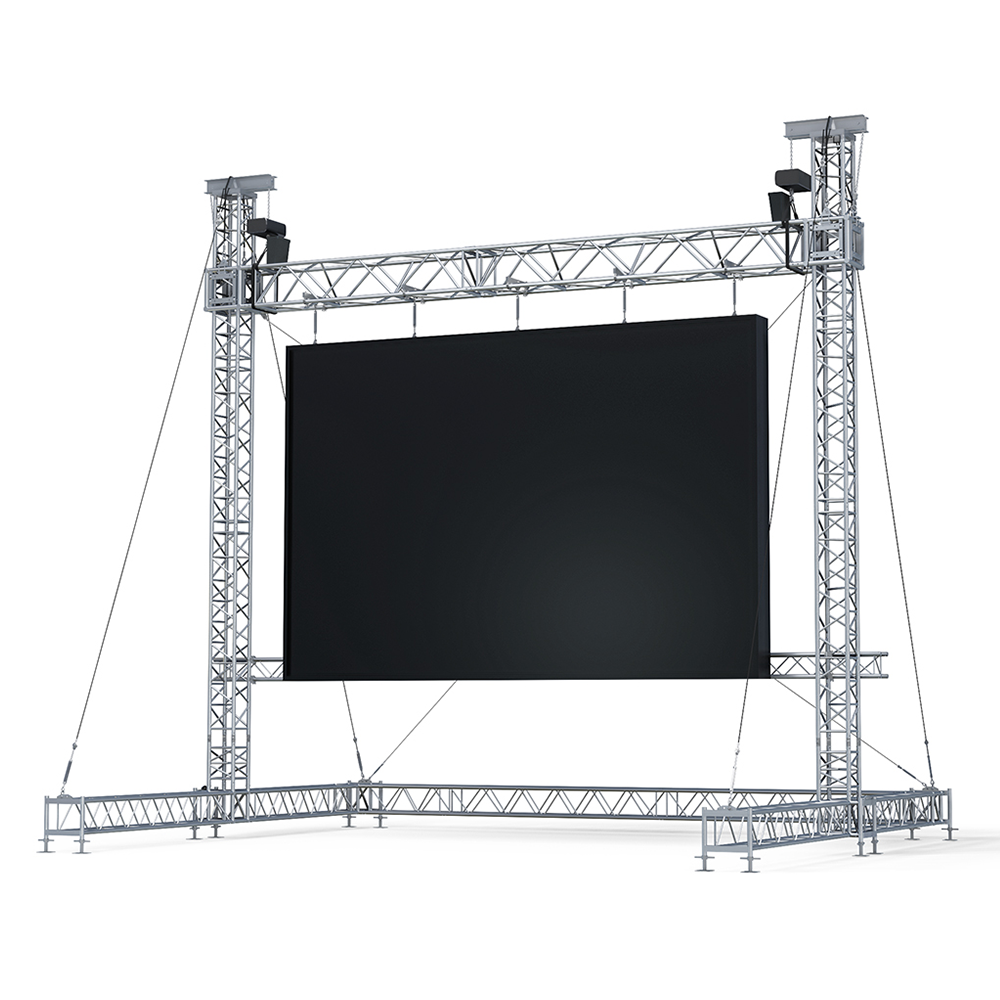

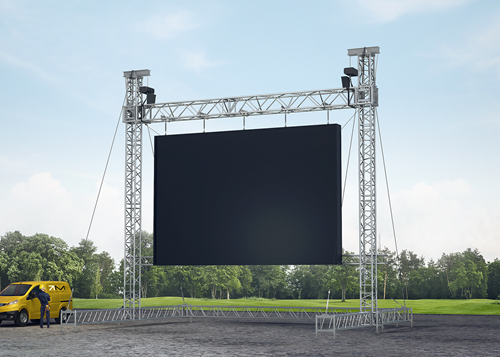

LSG2 - LED Display Konstruktionen

Kompakte LED-Bildschirm-Tragkonstruktion für eine schnelle, einfache und sichere Montage. Große Auswahl an Optionen, um sich an die jeweilige Bildschirmgröße und das Gewicht anzupassen.
Available colors:
Code
LSG2 6x4m
Self Weight
750 kg
