Detailed information

Hauptvorteile

  • großformatiger MT-Tower-basierter LED-Systemrahmen
  • verschiedene Systemoptionen passend auch für spezielle Größen- und Gewichtsanforderungen der Screens
  • Tower ( MT3) mit Hand- oder Elektrokettenzug (EXE Kettenzug empfohlen)
  • nach hinten gerichtete Stabilisierungskonstruktion mit Diagonalverstrebung für freies Sichtfeld
TECHNISCHE DATEN
Abmessungen   LED-Display-Größe 10x6 m 32,80x19,70 ft 8x6 m 26,30x19,70 ft
A Innenbreite 11,36 m 37.26 ft 9,36 m 30.71 ft
B Baubreite 13,99 m 45.89 ft 11,99 m 39.34 ft
C Bautiefe 8,38 m 27.49 ft 8,38 m 27.49 ft
D Lichte Höhe 8,50 m 27.88 ft 8,31 m 27.27 ft
E Bauhöhe 10,56 m 34.64 ft 10,56 m 34.65 ft

BELASTBARKEIT
Nutzlast   LED-Display-Größe 10x6 m 32,80x19,70 ft 8x6 m 26,30x19,70 ft
LED Display 8x gleichmäßige Punktlasten 400 kg 882 lbs 500 kg 1101 lbs
  4x gleichmäßige Punktlasten 800 kg 1764 lbs 1000 kg 2203 lbs
  Max. Nutzlast 3200 kg 7056 lbs 4000 kg 8811 lbs
* Exakte Positionen siehe Statische Berechnung

ANGABEN ZUM BETRIEB
Berechnungsgrundlagen DIN EN 13814

DIN 1055-4
DIN 4113
DIN 18800
Maschinen und Strukturen für Jahrmärkte und in Vergnügungsparks
Einwirkungen auf Tragwerke / wind
Bemessung und Konstruktion von Aluminiumtragwerken
Bemessung und Konstruktion von Stahlbauten
• Alle unsere Strukturen werden nach-EN 1090 EXC2 hergestellt. Notwendige Abspannseile sind der Bedienungsanleitung und der Statik zu entnehmen
Wind Max. Windgeschwindigkeit mit Display 28m/s - 100km/h - 62mphMax. Böen (Windzone 1-2, gemäß DIN EN 1991-1-4/NA)
* Das Display muss gegen Pendeln durch eine Verspannung am unteren Ende des Displays gesichert werden.
Ballast 4x 1400kg / 3808lbs jeweils am Ende der Ausleger
Basierend auf Spindeln mit Holz / Gummiunterlagen auf Asphalt
Sonderanfertigungen Sonderanfertigungen wie z.B verwendete Traversen, alternative Dimensionen etc. auf Anfrage
Besprechen Sie Ihre Displaygröße, Nutzlast und Anschlagarten immer mit Milos für Ihre Konfiguration.

TRANSPORTDATEN
Eigengewicht LED-Display-Größe 10x6 m 32,80x19,70 ft 8x6 m 26,30x19,70 ft
* Exaktes Eigengewicht ab-hängig von der Konfiguration 2400 kg 5291 lbs 1858 kg 4093 lbs
Transportvolumen * Verpackt in Kartonagen und Luftpolsterfolie 15 m3 530 ft3 12 m3 424 ft3

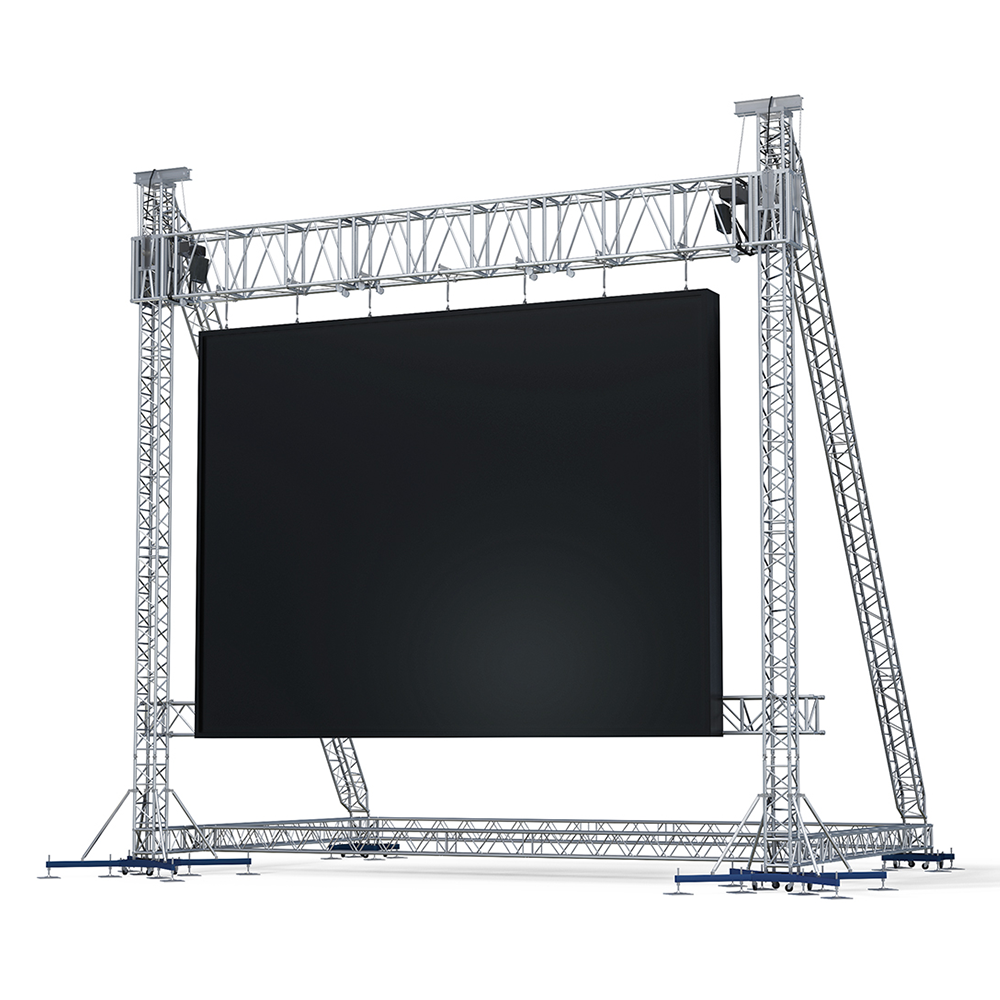

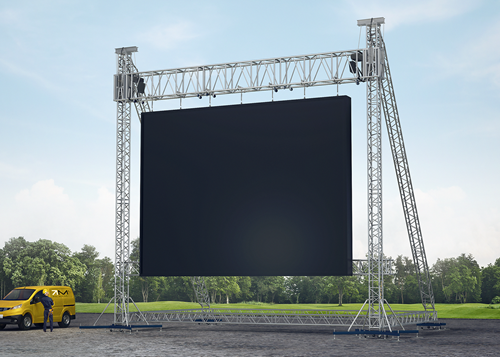

LSG3 LED Display Konstruktionen

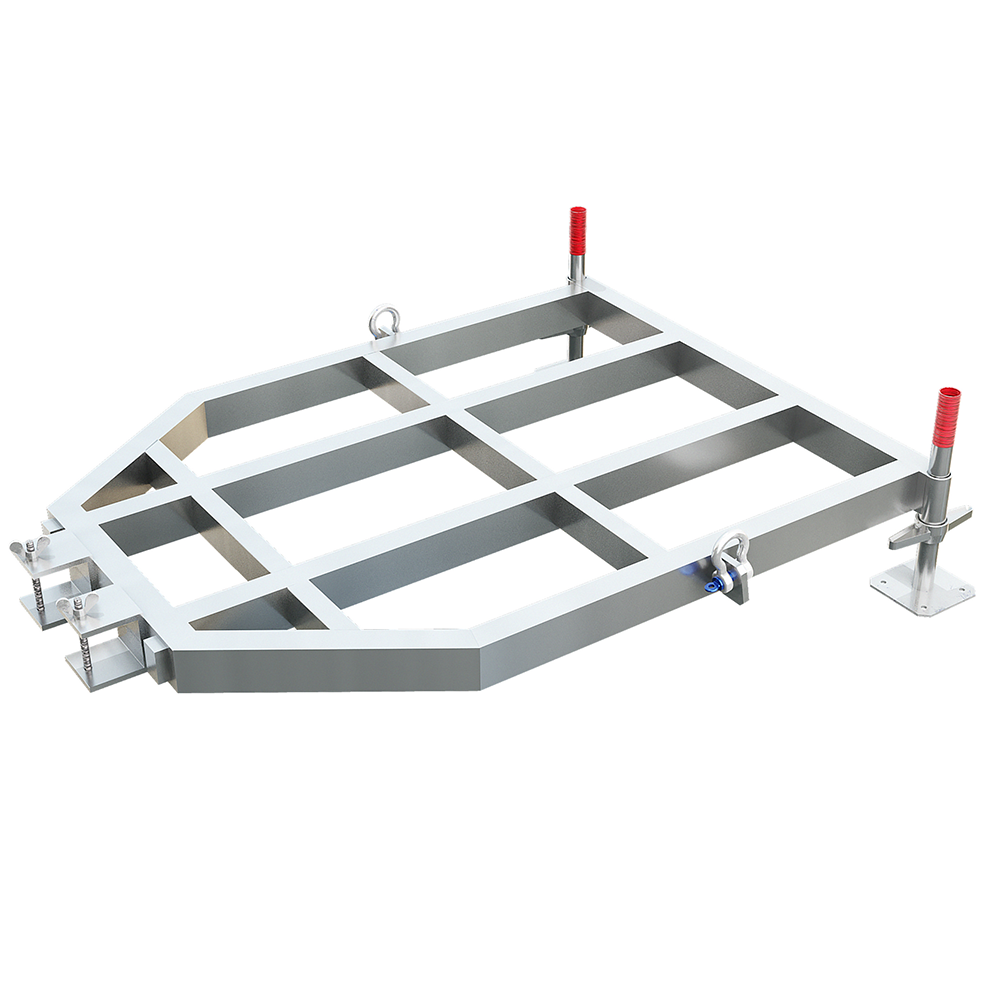

Großformatige LED-Bildschirm-Tragkonstruktion mit integrierter Ballastplattform für eine schnelle, einfache und sichere Montage. Große Auswahl an Optionen, um sich an die jeweilige Bildschirmgröße und das Gewicht anzupassen.

Available colors:
Code
LSG3 10x6m, LSG3 8x6m
Self Weight
2400 kg
LSG3  LED Display Konstruktionen
LSG3  LED Display Konstruktionen
